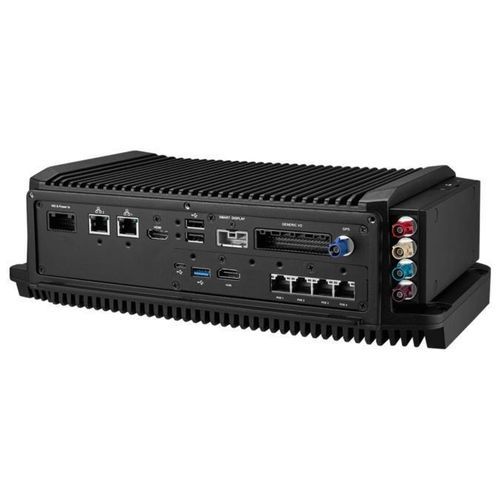

Visão geral do produto- Plataforma de IA de borda robusta de sistema duplo para ambientes no veículo e adversos
Caraterísticas principais- Sistema duplo Intel® e NVIDIA® para fornecer excelente desempenho de computação de IA na borda do veículo
- 4ch PoE suporta fluxos de vídeo para capacidade de IA
- Design especializado no veículo: 12/24V de energia certificada para automóveis (E-Mark, ISO-7637-2), CANbus duplo
- Plataforma robusta com IP65, tolerância a choques e vibrações 5M3, temperatura ampla de -20 ~ 60°C sem fluxo de ar
- Design modular suporta as mais recentes tecnologias de comunicação RF
- Uma conexão de cabo com monitores TREK
Especificações
Núcleo
Processador: Intel® Atom™ X5-E3940 quad-core, 1,8 GHz
Memória: 1 x SODIMM, até 8 GB de memória DDR3L 1866 não ECC
Gráficos: Motor gráfico 2D/3D integrado
Sistema operativo: Windows 10 IoT Enterprise 2019 LTSC (64 bits), Linux (disponível mediante pedido)
Armazenamento
mSATA: 1 x mSATA interno, até 128 GB (suporta armazenamento de nível industrial UMLC/MLC/TLC e arranque do sistema)
SSD: 1 x tabuleiro SSD de 2,5" acessível externamente com proteção de bloqueio de chave, até 7,6 TB de SSD de nível industrial TLC
Cartão Micro SD (a pedido): 1 x leitor de cartões micro SD acessível externamente com proteção de bloqueio de teclas (suporta arranque do sistema)
Ecrã
Porta de ecrã inteligente 2.0*: saída de alimentação 12V/2A para ecrãs TREK, 1 x vídeo de alta resolução, 1 x sinal de áudio, 1 x USB 2.0, 1 x botão de alimentação e 1 x botão de reinicialização (através do smart display), as definições SDP são configuráveis através do MRM SDK
HDMI: 1 x HDMI 1.3
Sensores
1 x sensor g e giroscópio
E/S
VIO2.0 (via cabo VIO): 1 x entrada de ignição e alimentação, 1 x J1708 (suporta J1587), 2 x bus CAN; compatível com as especificações J1939, OBD-II/ISO-15765; suporta identificadores de 11 bits (CAN 2.0A) e 29 bits (CAN 2.0B); ligação CAN de alta velocidade (compatível com a norma ISO 11898-2), até 1 Mbit/s; configurável através do MRM SDK
E/S genérica 2.0 (através de cabo de E/S genérico): 2 x RS-232 de 4 fios (predefinição)/RS-485, 2 x RS-232 de 2 fios, 6 x DI isolado (seco/húmido), 4 x DO isolado, 2 x saída de linha, 2 x entrada de microfone
E/S padrão: 1 x USB 3.0 Tipo A (acessível pela frente com proteção de bloqueio de chave), 2 x USB 2.0 Tipo A, 2 x Giga LAN (com mecanismo de bloqueio opcional ou conetor M12)
Indicadores LED: 5 x LED, Alimentação (vermelho), Armazenamento (amarelo), WLAN (verde), WWAN (verde) e GPS (amarelo)
Botão de alimentação: Através do ecrã TREK de segunda geração; sistema configurado para despertar na ignição como predefinição
Botão CCMOS: 1 x botão Clear CMOS (acessível pela frente com proteção de bloqueio de teclas)
Botão Reset: 1 x botão Reset (acessível pela frente com proteção de bloqueio de teclas)
E/S (via Orin NX)
PoE: 4 x RJ-45 para 10/100 Base-T(X) PoE, compatível com 802.3af/at, a saída de energia partilhada por todas as câmaras/dispositivos está limitada a 30W, suporta controlo de energia PoE e gestão Ethernet1 (através do MRM SDK)
Ecrã: HDMI (resolução máxima de 3840 x 2160 a 60 Hz)
USB: 1 x USB 3.0 Tipo A
USB OTG: 1 x Micro USB
Ferramentas de desenvolvimento (via Orin NX)
SDK: JetPack 5.1
Processador (Via Orin NX)
CPU: NVIDIA® Jetson Orin™ NX 8GB: Arm® Cortex®-A78AE de 6 núcleos
GPU: gPU de arquitetura NVIDIA Ampere de 1.024 núcleos com 32 núcleos Tensor
Memória: NVIDIA® Jetson Orin™ NX 8GB: 8GB LPDDR5 de 128 bits 102,4GB/s
Armazenamento: 1 x M.2 NVMe 128G 3D TLC interno (armazenamento de nível industrial)
Sistema operativo (via Orin NX)
Linux: Ubuntu 20.04/ JetPack 5.1 acima
RF (WLAN/WWAN via extensão RF)
WLAN/Bluetooth: 1 x mini PCIe de tamanho normal (PCIe/USB 2.0) para módulo combinado SparkLAN 802.11a/b/g/n/ac Wi-Fi 5 + Bluetooth V5.0; módulo Wi-Fi de alta potência opcional, 1 x M.2 2230 (A+E Key) para módulo combinado 802.11a/b/g/n/ac/ax Wi-Fi 6 + Bluetooth V5.0
WWAN: 1 x mini PCIe de tamanho normal (USB 2.0) para o módulo Sierra Wireless 4G (LTE Cat-4, HSPA+, GSM/GPRS/EDGE), 1 x tomada para cartão mini SIM acessível externamente com tampa, 1 x SIM incorporado (disponível mediante pedido), 1 x M.2 3042/3052 (chave B, USB 3.0) para o módulo Sierra Wireless 5G (5G NR Sub-6 GHz, LTE Cat-16)
GPS: O u-blox Neo-M8N incorporado suporta a receção simultânea de até 3 GNSS (GPS, Galileo, GLONASS, BeiDou), precisão de 2,5 metros, gestão de GPS (através do MRM SDK), Neo-M8U/Neo-M8L opcional (cálculo morto) disponível mediante pedido
Antena: 5 x conectores FAKRA para 1 x GPS (código C), 2 x Wi-Fi + Bluetooth (código I/Z), 2 x WWAN/LTE (código D/L) com suporte de Wi-Fi/WWAN MIMO
Fonte de alimentação
Tensão de entrada: 12/24 V de alimentação do veículo (entrada de 6 ~ 32 VDC) (compatível com ISO 7637-2 e SAE J1113)
Gestão inteligente da energia do veículo (iVPM 2.0): Gestão de ligar/desligar/hibernar a alimentação do sistema (ligar/desligar/atrasar a ignição programável), gestão total/ligar/desligar a alimentação PoE (através do MRM SDK), suporte de eventos de despertar: despertar no alarme (RTC), despertar na chamada/SMS e despertar no sensor-G, proteção da alimentação do sistema (proteção contra baixa tensão da bateria do veículo), monitorização e diagnóstico do sistema
Mecânica
Dimensões (L x A x P): 314 x 172,2 x 95,3 mm/12,36 x 12,36 x 3,75 pol
Peso: 5,8 kg/12,79 lb (exclui SSD)
Ambiente
Classificação IP: IP65 (exclui E/S traseira) (tampa de E/S do sistema M12 com classificação IP65 opcional disponível mediante pedido)
Choque / Vibração: MIL-STD-810G, EN60721-3(5M3)
EMC: CE, FCC, RCM, CCC
Regulamentação de veículos: E-Mark (E13), SAE J1455, ISO 7637-2, SAE J1113
Regulamentação de RF: CE (VERMELHO), FCC ID, IC ID
Temperatura de funcionamento: -20 ~ 60 °C/-4 ~ 140 °F (Atom™ X5-E3940), sem fluxo de ar; -20 ~ 50 °C/-4 ~ 122 °F (Core™ i7/i5), (-20 ~ 55 °C/-4 ~ 131 °F disponível mediante pedido), sem fluxo de ar
Temperatura de armazenamento: -40 ~ 80 °C/-40 ~ 176 °F
Caraterísticas técnicas/especificações- Sistema duplo: Intel® Atom™ X5-E3940 e NVIDIA® Jetson Orin™ NX 8GB
- Até 8 GB de memória DDR3L 1866 não ECC (Intel), 8 GB LPDDR5 de 128 bits (NVIDIA)
- Múltiplas opções de armazenamento: mSATA, SSD de 2,5", micro SD, M.2 NVMe
- Múltiplas E/S: Barramento CAN, RS-232/485, USB 3.0/2.0, Giga LAN, PoE, HDMI, Smart Display Port 2.0
- Sem fios: Wi-Fi 5/6, Bluetooth 5.0, 4G/5G WWAN, GNSS (GPS, Galileo, GLONASS, BeiDou)
- Ruggedized: IP65, MIL-STD-810G, ampla temperatura (-20 ~ 60°C), tolerância a choques/vibrações
- Certificações de veículos: E-Mark, ISO 7637-2, SAE J1455, CE, FCC
- Dimensões: 314 x 172,2 x 95,3 mm; Peso: 5,8 kg (excl. SSD)
