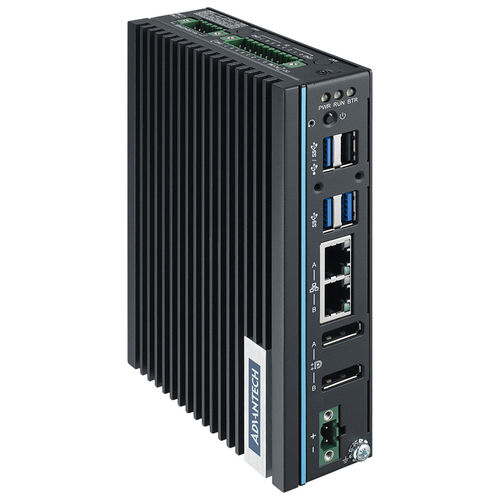

Computador edge UNO-137 V2

para trilho DINIntel® Atom™ x6425REIntel® Atom x6413E

Visão geral
O UNO-137 V2 é um IPC compacto integrado para trilho DIN, projetado para controlo industrial e edge computing. Suporta processadores Intel® Atom® x6413E (1,5 GHz) ou x6425RE (1,9 GHz) e fornece múltiplas I/O industriais e opções de armazenamento duplo para implementações flexíveis.

• Intel® Atom® x6413E (1,5 GHz) ou x6425RE (1,9 GHz) com 8 GB DDR4 (onboard/configurável)
• Faixa ampla de temperatura de operação até −40 °C e alimentação 10 ~ 36 VDC
• Isolamento de porta para 8 x DI, 8 x DO e 2 x COM
• DP++ para compatibilidade HDMI/DVI (2 x DisplayPort)
• Armazenamento duplo: M.2 M-key 2242 (PCIe/NVMe ou SATA) mais mSATA
• TPM 2.0 onboard para segurança baseada em hardware
• Suporte a extensões modulares iDoor

Certificações

• CE
• FCC
• UL 61010-2-201
• CCC
• BSMI

Especificações de hardware
Entrada de energia: 10 ~ 36 VDC
CPU: Intel® Atom™ x6413E 1,5 GHz Quad-Core ou Intel® Atom® x6425RE 1,9 GHz Quad-Core (dependente do SKU)
Memória: 1 x SO-DIMM, 8 GB DDR4 3200 MHz (onboard/configuração mostrada)
Armazenamento: 1 x M.2 2242 M-Key (PCIe/NVMe ou SATA) e 1 x mSATA para armazenamento duplo
Motor gráfico: Intel® UHD Graphics
Suporte OS: Microsoft® Windows 10 LTSC, Microsoft® Windows 11, Linux
Segurança de hardware: TPM 2.0

Mecânica
Peso (líquido): 0,8 kg
Enclosure: chassis em alumínio
Montagem: trilho DIN
Dimensões (L x A x P): 35 x 150 x 105 mm

Interface I/O
Portas LAN: 2 x 10/100/1000/2500 Mbps (compatível com 2,5GbE)
Monitores: 2 x DisplayPort (DP)
Expansão: 1 x slot mPCIe de tamanho integral; 1 x M.2 E key; 1 x slot para cartão SIM
Conector de energia: 1 x bloco de terminais de 2 pinos
Portas USB: 3 x USB 3.2, 1 x USB 2.0
Portas seriais: 2 x RS-232/422/485

Ambiente
Temperatura de armazenamento: −40 ~ 85 °C
Temperatura de operação: dependente do SKU: −40 ~ 70 °C ou −40 ~ 60 °C
Humidade relativa: 95% RH (sem condensação)
Proteção de entrada: IP20
Proteção contra vibrações: 2 Grms, random
Proteção contra choque: 50 G, meia senoide

I/O locais
I/O digitais gerais: 8-ch DI, 8-ch DO

Recursos adicionais do produto

• DP++ para compatibilidade HDMI/DVI
• TPM 2.0 onboard para segurança baseada em hardware
• Suporte a extensão modular iDoor
• Kit DIN-rail robusto incluído
• Compatível com os requisitos de segurança IEC 61010-1

Especificações técnicas

• Modelo: UNO-137 V2
• Opções de CPU: Intel® Atom® x6413E (1,5 GHz) ou x6425RE (1,9 GHz)
• Memória: 1 x SO-DIMM, 8 GB DDR4 3200 MHz
• Armazenamento: M.2 2242 M-Key (SATA/PCIe/NVMe) e suporte mSATA
• Gráficos: Intel® UHD Graphics
• LAN: 2 x 10/100/1000/2500 Mbps
• Display: 2 x DP
• I/O digitais: 8 DI, 8 DO
• Série: 2 x RS-232/422/485
• USB: 3 x USB 3.2, 1 x USB 2.0
• Expansão: mPCIe full-size, M.2 E key, slot SIM
• Alimentação: 10 ~ 36 VDC via bloco de terminais de 2 pinos
• Temperatura de operação: até −40 °C (dependente do SKU: −40 ~ 70 °C ou −40 ~ 60 °C)
• Temperatura de armazenamento: −40 ~ 85 °C
• Humidade: 95% RH (sem condensação)
• Enclosure: Alumínio; Montagem: trilho DIN; Dimensões: 35 x 150 x 105 mm; Peso: 0,8 kg
• Segurança: TPM 2.0 onboard
• Certificações: CE, FCC, UL 61010-2-201, CCC, BSMI
