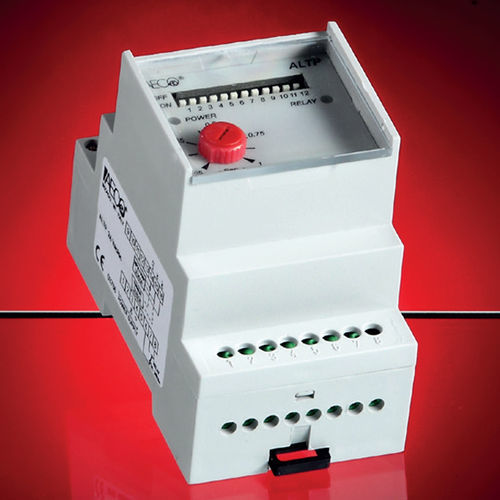

Amplificador de sinal ALTP

programávelpara sensores NPN/PNP/NAMURem trilho DIN

Estas unidades são muito versáteis, uma vez que podem ser utilizadas com todos os sensores NAMUR, NPN e PNP, funcionando com relé de carga ON ou OFF com uma função de temporização em ambos os estados. Para além disso, têm uma escala de tempo programável de 0,03 segundos a 12 minutos. FUNÇÕES PROGRAMÁVEIS ATRASO O intervalo de atraso é de 0,03 segundos e 512 segundos (ver quadro A), distribuído em 9 escalas seleccionáveis através de um dip switch montado na parte frontal. A escala selecionada pode ser ajustada por meio de um potenciómetro numa escala graduada de 0,05 a 1. É possível, através da soma das duas escalas, obter valores de escala completa diferentes do padrão. Isto obtém-se colocando o interrutor com os valores seleccionados na posição ON (por exemplo, a posição 1 e 2 do interrutor ON corresponde a uma escala completa de 640 segundos). TIPO DE FUNÇÃO E SENSOR Para esta função, é necessário programar simultaneamente os interruptores DIP das posições 10-11-12. De acordo com a tabela B, é possível programar o instrumento com um atraso de ativação (TE) ou de desativação (TD), consoante o sensor NAMUR, NPN ou PNP. Além disso, é possível programar estas funções com o relé em carga (ON) e fora de carga (OFF).
