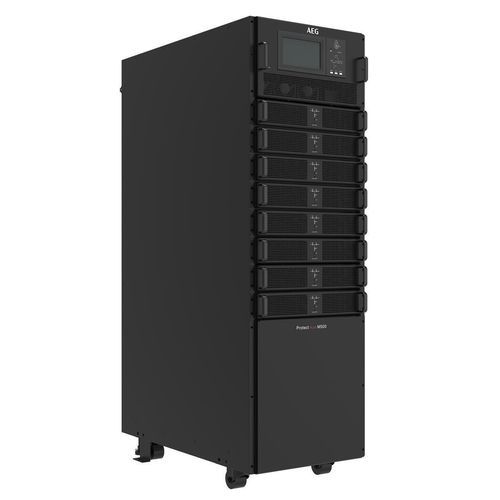

UPS de dupla conversão Protect PLUS M500

paralelatrifásicamodular

Visão geral
O Protect PLUS M500 é um UPS modular trifásico que combina ocupação reduzida, alta eficiência AC/AC e arquitetura flexível e escalável. Suporta módulos de potência de 25 kVA substituíveis a quente, permitindo configurações de 25 kVA até 600 kVA (até 3 frames em paralelo). Oferece fator de potência de entrada > 0,99 e THDi de entrada < 3 % (mesmo em baixa carga), com eficiência AC/AC > 95 % em dupla conversão e > 98 % em modo ECO. A curva de eficiência plana a partir de 25 % de carga assegura poupança de energia em várias faixas de carga.

Destaques

• Alta eficiência para reduzir custos operacionais
• Escalabilidade modular para otimizar CAPEX
• Baixo MTTR com módulos hot‑swappable para manutenção rápida
• Ocupação reduzida e cabeamento simplificado para instalação facilitada

Características

• Dupla conversão (VFI-SS-111)
• Arquitetura sem transformador para reduzir espaço e peso
• Até 600 kVA em paralelo sem ferramentas adicionais
• Módulos de potência de 25 kVA substituíveis a quente para gestão preditiva de energia
• Eficiência AC/AC em dupla conversão até 95,6 %
• Eficiência em modo ECO até 98,5 %
• Modo idle
• Fator de potência de saída = 1 (até a unidade)
• Ecrã táctil a cores 7" + LED + teclado
• Função cold start
• Módulo carregador opcional 30 A compatível na ranhura do módulo de potência

Dados elétricos chave
CAPACIDADE: 25-200 kVA
FASES DE ENTRADA: 3 PH + N + G
TENSÃO DE ENTRADA (L-L): 380 / 400 / 415 V
FASES DE SAÍDA: 3 PH + N
TENSÃO DE SAÍDA (L-L): 380 / 400 / 415 V

Acessórios (seleção)

• Bateria: Baterias chumbo-ácido (12 V cada) — até 40 unidades, número par configurável de 32 a 44; potência de recarga configurável até 20 % da potência do sistema
• Comunicação: 7" LCD + LED, ecrã táctil a cores + teclado; placa SNMP opcional

Especificações técnicas

• Modelo: Protect PLUS M500
• Classificação do módulo de potência: 25 kVA (substituível a quente)
• Capacidade máxima (por frame): 200 kVA
• Tamanho mínimo de módulo: 25 kVA
• Número máximo de módulos conectados: 8
• Operação em paralelo: até 3 frames (até 600 kVA)
• Dimensões (L x P x A) frame principal (mm): 482 x 916 x 1550
• Dimensões (L x P x A) módulo (mm): 436 x 677 x 85
• Peso do frame (kg): 160
• Peso do módulo (kg): 18
• Cor: RAL 7021
• Configuração de fase: 3Ph: 380 / 400 / 415
• Display: 7" LCD + LED, ecrã táctil a cores + teclado
• Frequência: 50 / 60 Hz (faixa variável 40 a 70 Hz)
• Fator de potência de entrada: > 0,99
• THDi de entrada: < 3 % (com carga linear completa)
• Eficiência AC/AC em dupla conversão: > 95 % (à carga nominal)
• Eficiência AC/AC em modo ECO: > 98 % (à carga nominal)
• Fator de potência de saída: = 1 (até a unidade)
