Detector de falhas para cabos 6681

portátildigital

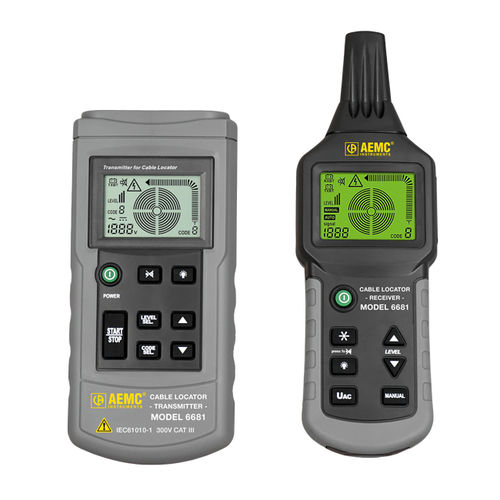

O Localizador de Cabos AEMC Modelo 6681 detecta cabos de telecomunicações enterrados (no solo ou em paredes), cabos de energia eléctrica e outros cabos, e tubos metálicos, durante trabalhos de modificação ou manutenção em instalações de categoria III (ou inferior), com tensões de 300V (ou menos) em relação à terra. O sistema pode localizar circuitos abertos, curtos-circuitos, cabos de rastreio e localizar fusíveis ou disjuntores. O instrumento é um sistema portátil que inclui um transmissor, um recetor e acessórios. O transmissor e o recetor têm um grande ecrã LCD retroiluminado e teclas grandes. O transmissor aplica uma CA modulada ao circuito a localizar, o que cria um campo elétrico alternado proporcional. O transmissor é também um voltímetro AC/DC; o ecrã da tensão medida é acompanhado por um símbolo que avisa da presença de uma tensão. Além disso, o transmissor tem uma função de auto-teste, que indica uma boa transmissão entre o transmissor e o recetor. Tanto o transmissor como o recetor incluem uma função de lanterna que ajuda o operador quando trabalha em áreas escuras e sem iluminação. O recetor possui um sensor sensível que gera um sinal proporcional ao campo elétrico detectado. As variações deste sinal, após descodificação, processamento e modelação, permitem ao utilizador determinar a localização de cabos e tubos subterrâneos e detetar eventuais falhas nos mesmos. O recetor inclui também um sinal sonoro que muda de tom em função da intensidade do sinal detectado. Características técnicas Tensão externa Faixa de medição - 12 a 300Vac/dc Frequência do sinal de saída - 125kHz Funções - Codificação Digital, Sinais Seleccionáveis, Lanterna Ecrã - Ecrã LCD com visualização de funções e gráfico de barras
