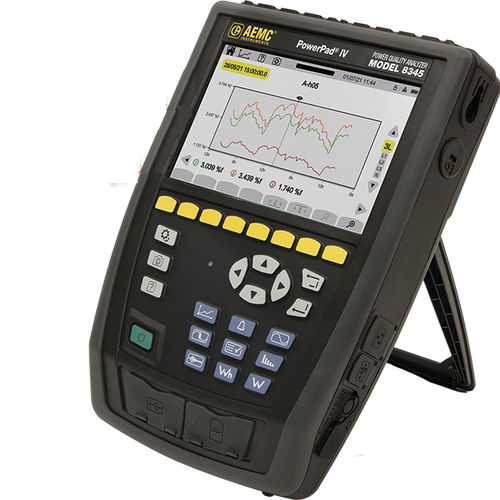

Analisador de qualidade da energia 8345

de sinalpara redes elétricas trifásicasde potência

O PowerPad® modelo 8345 é um analisador de qualidade de energia trifásico, Classe A, portátil, que permite aos técnicos e engenheiros medir e efetuar diagnósticos e trabalhos de qualidade de energia em redes de uma, duas ou três fases. Este registador de eventos muito avançado cumpre os mais elevados requisitos de desempenho e de precisão do tempo de medição, fornecendo um grande número de valores calculados e funções de processamento para facilitar as instalações e a manutenção. Este analisador de potência e energia permite a medição de tensão, corrente, frequência, etc. A visualização das curvas é completamente automática e vai até 10 ciclos completos. Todas as medições de potência e energia, e outros parâmetros associados, necessárias para uma boa análise de uma instalação eléctrica em termos de eficiência energética, são realizadas de acordo com a norma IEEE1459. Está integrado um modo de avaliação energética que permite a visualização do custo em dólares da energia. Os harmónicos e inter-harmónicos são calculados de acordo com a norma IEC 61000-4-7. Inclui também a possibilidade de detetar e medir a sinalização principal (MSV). As medições de cintilação cumprem a norma IEC61000-4-15. O seu modo Tendência permite registar todos os parâmetros a cada 200 ms. O modo Alarme adiciona a capacidade de monitorizar o sistema de energia e enviar e-mails para o utilizador. O modo transiente de 10 períodos, agora com a capacidade de programar o número de transientes antes do acionamento, capta eventos muito rápidos (até 2,5 μs). Além disso, incorpora um modo de sobretensão que mede picos de 500 ns até 12 kV. Temos ainda o modo Inrush que capta sinais eléctricos durante o arranque da carga.
