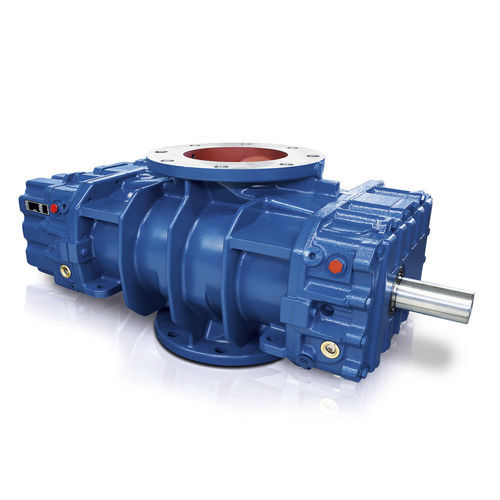

Soprador de ar GM
trilobularde simples estágiode pressão positiva

soprador de ar
soprador de ar
Guardar nos favoritos
Comparar


Características

Tipo
de ar
Tecnologia
trilobular
Número de estágios
de simples estágio
Outras características
de pressão positiva, com transmissão por correia
Fluxo

MÍN: 30 m³/h (1.059 ft³/h)

MÁX: 65.000 m³/h (2.295.453 ft³/h)

Pressão de serviço

500 mbar, 1.000 mbar (7,252 psi)

Descrição

Para o transporte e compressão de ar e gases sem óleo Robusto estágio soprador de 3 lóbulos para a engenharia da planta. Adequado para uma ampla gama de aplicações. Disponível como padrão em 22 tamanhos (GM 3 S até GM 1080 L). Desenho Soprador com rotores de 3 lóbulos e dois canais de pré-entrada fundidos na parte do cilindro do lado de descarga para minimizar o som através da redução da pulsação. Carcaça com nervuras e refrigerada a ar. Cilindro soprador não dividido até GM 400 L. A partir de GM 430 S os cilindros são divididos horizontalmente. Até GM 80 L os pés do soprador são aparafusados, os tamanhos maiores são fundidos. Fornecimento de óleo lubrificante através de lubrificação por salpicos. Materiais Peças da carcaça (cilindro, placas laterais, caixa de engrenagens e tampa da carcaça) feitas de GG-20. Eixos feitos de C 45 N e rotores feitos de C 45 N (GM 3 S até GM 80 L) eixos e rotores são forjados em uma só peça. Nos tamanhos GM 90 S e GM 130 L os pistões e eixos são fundidos numa só peça EN-GJS-500-7 (GGGG50). Rotores feitos de EN-GJS-400-15 (GGGG40). (GM 150 S até GM 1080 L) engrenagens helicoidais de 16 Mn Cr 5E. Se tiver dúvidas sobre outros materiais contacte-nos. Vedações dos eixos Vedação da câmara de transporte por 4 vedações de labirinto de anéis de pistão com anéis de suporte de óleo em cada extremidade do eixo. A pedido, estão disponíveis 4 vedações radiais de labirinto de anéis de vedação radiais com anéis de pistão. Vedação do eixo de acionamento por anel de vedação radial. No caso de projeto estanque ao gás do eixo motor, 2 anéis de vedação radiais são utilizados com um coletor de graxa intermediário. Sentido do fluxo De cima para baixo (vertical) Posição do eixo de condução Esquerda (visto no eixo de condução) em alternativa, o eixo de condução é possível à direita Dirija Acionamento por correia em V estreita, acionamento direto através de acoplamento flexível ou com caixa de engrenagens.

---

Catálogos

product overview
product overview
28 Páginas
