Visão geral

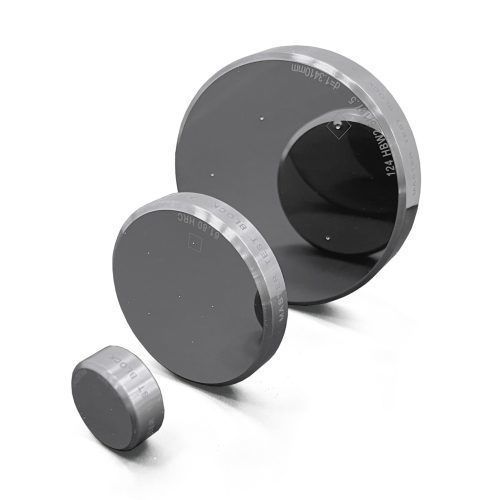

A ATI fornece blocos de teste de dureza certificados para verificação e calibração de testadores de dureza de acordo com as principais normas ISO e ASTM. Disponíveis para as escalas Rockwell, Brinell, Vickers, Micro Vickers e Knoop. Cada bloco é certificado através de um laboratório acreditado ISO/IEC 17025 (acreditação ANAB n.º AC-3026.01) com reconhecimento ILAC-MRA, garantindo a rastreabilidade e a aceitação internacional.
Aplicações
- Verificação de rotina e calibração de aparelhos de ensaio de dureza
- Verificação de máquinas após manutenção ou relocalização
- Controlo de qualidade rastreável para laboratórios, fabricantes, tratamento térmico, indústrias aeroespacial, automóvel e de dispositivos médicos
Tipos disponíveis
- Blocos de teste Rockwell - incluindo as escalas HRA, HRB, HRC e Rockwell superficial
- Blocos de teste Brinell - incluindo HBW 10/3000, HBW 5/750, HBW 2.5/62.5 e outros
- Blocos de Vickers e Microdureza - desde cargas macro até gamas de microdureza
- Blocos Knoop - para verificação de microdureza quando necessário
Por que escolher blocos de teste ATI
- Certificação acreditada ISO/IEC 17025
- Rastreabilidade reconhecida ILAC-MRA
- Disponibilidade alargada de escalas e gamas de dureza
- Fornecimento e apoio técnico rápidos a nível mundial
Rockwell e Rockwell Superficial - Tabela
Escala de dureza | Faixa de dureza | Tamanho mm com superfície espelhada | Peso
HRA | 20 < HRA < 40 | Ø 60X10 mm | 0,2 kg
HRA | 45 < HRA < 75 | Ø 60X10 mm | 0,2 kg
HRA | 80 < HRA < 84 | Ø 60X10 mm | 0,2 kg
HRB | 20 < HRB < 50 | 50X50 mm (quadrado) | 0,2 kg
HRB | 60 < HRB < 70 | 60X40 mm | 0,2 kg
HRB | 88 < HRB < 100 | 60X40 mm | 0,2 kg
HRC | 20 < HRC < 30 | Ø 60X10 mm | 0,2 kg
HRC | 35 < HRC < 55 | Ø 60X10 mm | 0,2 kg
HRC | 60 < HRC < 70 | Ø 60X10 mm | 0,2 kg
HRD* | 40 < HRD < 47 | Ø 60X10 mm | 0,2 kg
HRD* | 55 < HRD < 63 | Ø 60X10 mm | 0,2 kg
HRD* | 70 < HRD < 75 | Ø 60X10 mm | 0,2 kg
HRE | 95 < HRE < 100 | Ø 60X10 mm | 0,2 kg
HRE | 107 < HRE < 114 | Ø 60X10 mm | 0,2 kg
HRF | 105 < HRF < 114 | Ø 60X10 mm | 0,2 kg
HR15N | 70 < HR15N < 77 | Ø 60X10 mm | 0,2 kg
HR15N | 78 < HR15N < 88 | Ø 60X10 mm | 0,2 kg
HR15N | 89 < HR15N < 91 | Ø 60X10 mm | 0,2 kg
HR30N | 42 < HR30N < 54 | Ø 60X10 mm | 0,2 kg
HR30N | 55 < HR30N < 73 | Ø 60X10 mm | 0,2 kg
HR30N | 74 < HR30N < 80 | Ø 60X10 mm | 0,2 kg
HR45N | 20 < HR45N < 31 | Ø 60X10 mm | 0,2 kg
HR45N | 32 < HR45N < 61 | Ø 60X10 mm | 0,2 kg
HR45N | 62 < HR45N < 70 | Ø 60X10 mm | 0,2 kg
HR15T | 77 < HR15T < 80 | Ø 60X10 mm | 0,2 kg
HR15T | 80 < HR15T < 83 | Ø 60X10 mm | 0,2 kg
HR15T | 88 < HR15T < 93 | Ø 60X10 mm | 0,2 kg
HR30T | 49 < HR30T < 56 | Ø 60X10 mm | 0,2 kg
HR30T | 57 < HR30T < 63 | Ø 60X10 mm | 0,2 kg
HR30T | 73 < HR30T < 82 | Ø 60X10 mm | 0,2 kg
HR45T | 23 < HR45T < 33 | Ø 60X10 mm | 0,2 kg
HR45T | 34 < HR45T < 43 | Ø 60X10 mm | 0,2 kg
HR45T | 58 < HR45T < 72 | Ø 60X10 mm | 0,2 kg
**Notas:** O bloco de ensaio principal HRB (20 < HRB < 50) tem uma forma quadrada. Estes blocos de ensaio de dureza estão sujeitos a disponibilidade.
Brinell - Tabela
Escala de dureza | Faixa de dureza | Tamanho mm com superfície espelhada | Peso
HBW 10/3000 | 150 < HBW < 225 | Ø 90X17 mm | 0,8 kg
HBW 10/3000 | 225 < HBW < 350 | Ø 90X17 mm | 0,8 kg
HBW 10/3000 | 350 < HBW < 650 | Ø 90X17 mm | 0,8 kg
HBW 10/1500* | 150 < HBW < 225 | Ø 90X17 mm | 0,8 kg
HBW 10/1500* | 225 < HBW < 350 | Ø 90X17 mm | 0,8 kg
HBW 10/1500* | 350 < HBW < 650 | Ø 90X17 mm | 0,8 kg
HBW 10/1000 | 75 < HBW < 150 | Ø 90X17 mm | 0,8 kg
HBW 10/1000 | 150 < HBW < 300 | Ø 90X17 mm | 0,8 kg
HBW 10/1000 | 300 < HBW < 450 | Ø 90X17 mm | 0,8 kg
HBW 10/500 | 75 < HBW < 150 | Ø 90X17 mm | 0,8 kg
HBW 10/500 | 150 < HBW < 300 | Ø 90X17 mm | 0,8 kg
HBW 10/500 | 300 < HBW < 450 | Ø 90X17 mm | 0,8 kg
HBW 10/250* | 75 < HBW < 150 | Ø 60X10 mm | 0,2 kg
HBW 10/250* | 150 < HBW < 300 | Ø 60X10 mm | 0,2 kg
HBW 10/250* | 300 < HBW < 450 | Ø 60X10 mm | 0,2 kg
HBW 10/100* | 75 < HBW < 125 | Ø 60X10 mm | 0,2 kg
HBW 5/750 | 100 < HBW < 225 | Ø 90X17 mm | 0,8 kg
HBW 5/750 | 225 < HBW < 350 | Ø 90X17 mm | 0,8 kg
HBW 5/750 | 350 < HBW < 650 | Ø 90X17 mm | 0,8 kg
HBW 5/250* | 75 < HBW < 150 | Ø 60X10 mm | 0,2 kg
HBW 5/250* | 150 < HBW < 300 | Ø 60X10 mm | 0,2 kg
HBW 5/250* | 300 < HBW < 450 | Ø 60X10 mm | 0,2 kg
HBW 5/125* | 75 < HBW < 150 | Ø 60X10 mm | 0,2 kg
HBW 5/125* | 150 < HBW < 300 | Ø 60X10 mm | 0,2 kg
HBW 5/125* | 300 < HBW < 450 | Ø 60X10 mm | 0,2 kg
HBW 5/62,5* | 75 < HBW < 150 | Ø 60X10 mm | 0,2 kg
HBW 5/62,5* | 150 < HBW < 300 | Ø 60X10 mm | 0,2 kg
HBW 5/62,5* | 300 < HBW < 450 | Ø 60X10 mm | 0,2 kg
HBW 2.5/187.5 | 100 < HBW < 225 | Ø 90X17 mm | 0,8 kg
HBW 2.5/187.5 | 225 < HBW < 350 | Ø 90X17 mm | 0,8 kg
HBW 2.5/187.5 | 350 < HBW < 650 | Ø 90X17 mm | 0,8 kg
HBW 2.5/62.5 | 75 < HBW < 150 | Ø 60X10 mm | 0,2 kg
HBW 2.5/62.5 | 150 < HBW < 300 | Ø 60X10 mm | 0,2 kg
HBW 2.5/62.5 | 300 < HBW < 450 | Ø 60X10 mm | 0,2 kg
*Estes blocos de teste de dureza estão sujeitos a disponibilidade.
Vickers - Tabela
Escala de dureza | Faixa de dureza | Tamanho mm com superfície espelhada | Peso
HV2* | 200 < HV2 < 350 | Ø 60X10 mm | 0,2 kg
HV2* | 350 < HV2 < 450 | Ø 60X10 mm | 0,2 kg
HV2* | 450 < HV2 < 750 | Ø 60X10 mm | 0,2 kg
HV3* | 200 < HV3 < 350 | Ø 60X10 mm | 0,2 kg
HV3* | 350 < HV3 < 450 | Ø 60X10 mm | 0,2 kg
HV3* | 450 < HV3 < 750 | Ø 60X10 mm | 0,2 kg
HV5 | 175 < HV5 < 350 | Ø 60X10 mm | 0,2 kg
HV5 | 350 < HV5 < 450 | Ø 60X10 mm | 0,2 kg
HV5 | 450 < HV5 < 750 | Ø 60X10 mm | 0,2 kg
HV10 | 175 < HV10 < 350 | Ø 60X10 mm | 0,2 kg
HV10 | 350 < HV10 < 450 | Ø 60X10 mm | 0,2 kg
HV10 | 450 < HV10 < 750 | Ø 60X10 mm | 0,2 kg
HV20* | 175 < HV20 < 350 | Ø 60X10 mm | 0,2 kg
HV20* | 350 < HV20 < 450 | Ø 60X10 mm | 0,2 kg
HV20* | 450 < HV20 < 750 | Ø 60X10 mm | 0,2 kg
HV30 | 175 < HV30 < 350 | Ø 60X10 mm | 0,2 kg
HV30 | 350 < HV30 < 450 | Ø 60X10 mm | 0,2 kg
HV30 | 450 < HV30 < 750 | Ø 60X10 mm | 0,2 kg
HV50* | 175 < HV50 < 350 | Ø 60X10 mm | 0,2 kg
HV50* | 350 < HV50 < 450 | Ø 60X10 mm | 0,2 kg
HV50* | 450 < HV50 < 750 | Ø 60X10 mm | 0,2 kg
HV100* | 175 < HV100 < 350 | Ø 60X10 mm | 0,2 kg
HV100* | 350 < HV100 < 450 | Ø 60X10 mm | 0,2 kg
HV100* | 450 < HV100 < 750 | Ø 60X10 mm | 0,2 kg
*Estes blocos de ensaio de dureza estão sujeitos a disponibilidade.
Micro Vickers - Tabela
Escala de dureza | Faixa de dureza | Tamanho mm com superfície espelhada | Peso
HV0.01* | 200 < HV0.01 < 350 | Ø 25X10 mm | 0,1 kg
HV0.01* | 350 < HV0.01 < 450 | Ø 25X10 mm | 0,1 kg
HV0.01* | 450 < HV0.01 < 750 | Ø 25X10 mm | 0,1 kg
HV0.015* | 200 < HV0.015 < 350 | Ø 25X10 mm | 0,1 kg
HV0.015* | 350 < HV0.015 < 450 | Ø 25X10 mm | 0,1 kg
HV0.015* | 450 < HV0.015 < 750 | Ø 25X10 mm | 0,1 kg
HV0.02* | 175 < HV0.02 < 350 | Ø 25X10 mm | 0,1 kg
HV0.02* | 350 < HV0.02 < 450 | Ø 25X10 mm | 0,1 kg
HV0.02* | 450 < HV0.02 < 750 | Ø 25X10 mm | 0,1 kg
HV0.025* | 175 < HV0.025 < 350 | Ø 25X10 mm | 0,1 kg
HV0.025* | 350 < HV0.025 < 450 | Ø 25X10 mm | 0,1 kg
HV0.025* | 450 < HV0.025 < 750 | Ø 25X10 mm | 0,1 kg
HV0.05* | 175 < HV0.05 < 350 | Ø 25X10 mm | 0,1 kg
HV0.05* | 350 < HV0.05 < 450 | Ø 25X10 mm | 0,1 kg
HV0.05* | 450 < HV0.05 < 750 | Ø 25X10 mm | 0,1 kg
HV0.1 | 175 < HV0.1 < 350 | Ø 25X10 mm | 0,1 kg
HV0.1 | 350 < HV0.1 < 450 | Ø 25X10 mm | 0,1 kg
HV0.1 | 450 < HV0.1 < 750 | Ø 25X10 mm | 0,1 kg
HV0.2 | 175 < HV0.2 < 350 | Ø 25X10 mm | 0,1 kg
HV0.2 | 350 < HV0.2 < 450 | Ø 25X10 mm | 0,1 kg
HV0.2 | 450 < HV0.2 < 750 | Ø 25X10 mm | 0,1 kg
HV0.3 | 175 < HV0.3 < 350 | Ø 25X10 mm | 0,1 kg
HV0.3 | 350 < HV0.3 < 450 | Ø 25X10 mm | 0,1 kg
HV0.3 | 450 < HV0.3 < 750 | Ø 25X10 mm | 0,1 kg
HV0.5 | 175 < HV0.5 < 350 | Ø 25X10 mm | 0,1 kg
HV0.5 | 350 < HV0.5 < 450 | Ø 25X10 mm | 0,1 kg
HV0.5 | 450 < HV0.5 < 750 | Ø 25X10 mm | 0,1 kg
HV1 | 175 < HV1 < 350 | Ø 25X10 mm | 0,1 kg
HV1 | 350 < HV1 < 450 | Ø 25X10 mm | 0,1 kg
HV1 | 450 < HV1 < 750 | Ø 25X10 mm | 0,1 kg
*Estes blocos de ensaio de dureza estão sujeitos a disponibilidade.
F.A.Q. (resumido)
- Um bloco de teste de dureza é uma amostra de referência certificada com um valor de dureza definido usado para verificar o desempenho e a precisão de uma máquina de teste de dureza.
- Usado para verificações de rotina, calibrações periódicas, após reparos/ajustes e para garantir consistência entre operadores ou máquinas.
- Os blocos certificados são normalmente necessários para cumprir as normas ISO/IEC 17025, ISO ou ASTM, auditorias internas/externas e processos que requerem resultados rastreáveis.
- Recomendações de manutenção: evitar testes repetidos na mesma área, armazenar numa caixa de proteção longe do pó/humidade, limpar com álcool ou pano que não largue pêlos, evitar contaminação/resíduos de óleo, substituir quando estiver gasto e recalibrar anualmente ou por procedimentos internos.
Caraterísticas / especificações técnicas
- Fabricante / Marca: AFFRI TESTING INSTRUMENTS (ATI)
- Acreditação: Laboratório acreditado ISO/IEC 17025 (acreditação ANAB nº AC-3026.01)
- Traçabilidade: Reconhecimento ILAC-MRA
- Métodos de ensaio disponíveis: Rockwell (incl. escalas superficiais), Brinell, Vickers, Micro Vickers, Knoop
- Tamanhos típicos de blocos: Ø 90x17 mm, Ø 60x10 mm, Ø 25x10 mm, 50x50 mm (quadrado para algumas gamas HRB)
- Pesos típicos: 0,8 kg (blocos Brinell maiores), 0,2 kg (blocos Ø 60x10 mm), 0,1 kg (blocos micro Vickers)
- Gamas de dureza cobertas: amplas gamas para cada escala, conforme detalhado nas tabelas (Rockwell, Brinell, Vickers, Micro Vickers)
- Casos de utilização: verificação e calibração de testadores de dureza para laboratórios e controlo de qualidade industrial
- Nota de disponibilidade: Alguns blocos de teste de dureza principais estão sujeitos a disponibilidade
