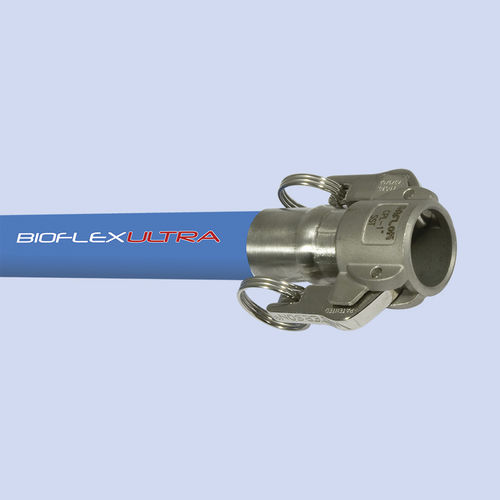

Conexão hidráulica

com engate rápido de alavancasem aço inoxidávelfêmea

Especificações de montagem final Geralmente de acordo com A-A-59326 (substitui MIL-C-27487) e EN14420-1 (substitui DIN 2828), e todos são totalmente intercambiáveis. Materiais de encaixe final Spigot em aço inoxidável 316L Grau Corpo em aço inoxidável 316C Grau Mangas, a maioria em aço inoxidável Grau 304, alguns tamanhos em aço inoxidável Grau 316L A Junta Padrão é de Borracha Buna N (Nitrilo). Também estão disponíveis juntas de borracha de silicone encapsuladas FEP. Acabamento da superfície: (Somente conexões sem revestimento) Todos os acabamentos superficiais são em ASME BPE-SF-O (Não é necessário acabamento). Se for necessário um acabamento especificado numa determinada superfície, por favor indique no pedido e na encomenda. Classificações de temperatura e pressão Quando usado com uma Junta Buna N todos os tamanhos até 16 Bar (230 psi) e até uma temperatura máxima de 65˚C (149˚F) Quando usado com FEP, Borracha Fluoro ou outras juntas encapsuladas, todos os tamanhos até 10 Bar (145 psi) e até uma temperatura máxima de 204˚C (400˚F) 90˚Elbow Acessórios para cames e ranhuras (apenas com revestimento em PTFE) 90˚ Cotovelo Integral em PTFE revestido com cotovelo Os encaixes de came e ranhura estão disponíveis para os tamanhos 1", 11/2" e 2" - ver 90˚ Cotovelos. Notas: Apenas para acessórios revestidos em PTFE integral As Juntas FEP requerem forças de aperto mais elevadas para aplanar o Selo e fazer a junta. Isto é facilitado pelo "pré-ajuste" destas juntas através da fixação dos insertos macho de came de polipropileno aos encaixes montados, que devem ser mantidos no lugar durante o armazenamento, até o uso. Qualquer Junta "Especial" Própria do Cliente deve ser pré-fornecida à Aflex para montagem e teste especiais de conjuntos de mangueiras, para garantir a adequação.
