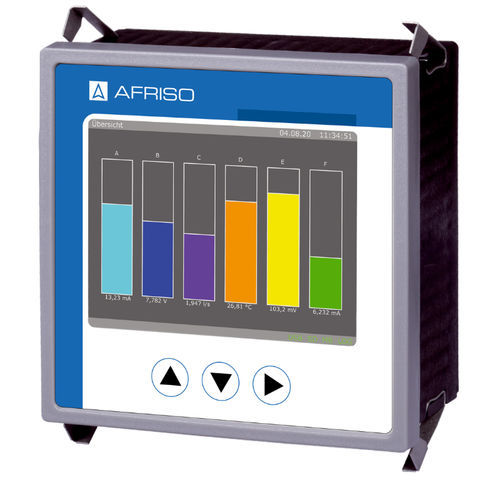

Display gráfico MPA 10

320 x 240de controleremoto

40 elementos de visualização configuráveis 10 ecrãs configuráveis com 1 a 12 elementos Servidor Web integrado Funcionamento à distância Protocolos de interface: Modbus-RTU, Modbus-TCP Aplicações Utilização universal para a visualização de valores definíveis num ecrã gráfico. Percorrer vários tipos de ecrã. Monitorização visual do sinal através de um navegador de Internet. Registo de dados para avaliação posterior. Descrição do produto O indicador de processo multicanal MPA 10 é uma unidade combinada de indicador e registador de dados para montagem em painel de controlo. Fornece até 8 entradas analógicas para sinais padrão. As entradas podem ser configuradas como entradas de corrente ou entradas de tensão. Os valores de contagem podem ser derivados dos sinais analógicos por meio de limiares de comutação ajustáveis. Os valores de medição podem ser visualizados em escala com unidades definidas. Os valores de medição são visualizados através de elementos de visualização configuráveis, tais como indicação numérica, gráfico de barras, diagrama de tempo, ponteiro de máximo ou LEDs. O aparelho é fornecido com janelas de visualização padrão pré-configuradas. Todos os sinais podem ser registados ciclicamente na memória do dispositivo. Os dados registados são guardados num cartão microSD interno como ficheiros diários. Estes ficheiros podem ser guardados a qualquer momento numa unidade flash USB ou descarregados através da interface de rede. A configuração do aparelho é efectuada através do servidor Web integrado na interface de rede ou do software de configuração gratuito. As várias interfaces (RS 485/LAN) permitem que o aparelho seja facilmente integrado em redes de dados, de modo a que os dados de medição possam ser visualizados e registados em tempo real. Dados técnicos Gama de medição Entradas de corrente 0-20 mA Resistência de entrada 50 Ohm Entradas de tensão 0-10 V Resistência de entrada 100 kOhm
