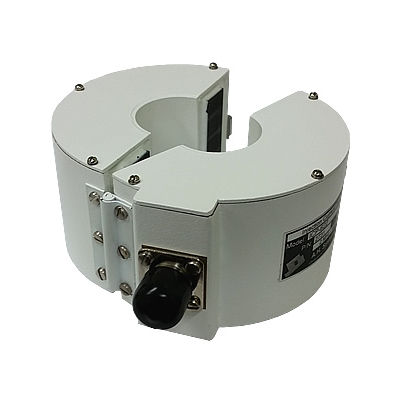

Sonda de corrente de injeção ICP-622

de testerobustade banda larga

Esta sonda de corrente de injecção é utilizada para acoplar grandes correntes de RF de 1 MHz a 500 MHz em circuitos de sinal e potência para satisfazer requisitos de teste específicos. Concebida para cumprir as especificações das normas ISO 11452-4 e IEC 61000-4-6 para testes de BCI automotivos. Características 1 MHz a 500 MHz Calibração individual Construção Robusta Tipo Split Tipo Clamp-on Design MIL-STD-461 CS114, CS115, CS116 Cumpre a norma ISO 11452-4:2005 e IEC 61000-4-6 Detalhes do produto As sondas de corrente de injecção são utilizadas para acoplar indutivamente grandes correntes de RF em condutores que passam através da sua abertura. Os condutores são circuitos de sinal, controlo e potência do equipamento em teste para susceptibilidade ou imunidade conduzida. Esta sonda de corrente de injecção é utilizada para acoplar grandes correntes de RF de 1 MHz a 500 MHz. A potência de entrada CW desta sonda de corrente de injecção é de 200 watts durante uma duração de 30 minutos. Uma sonda de corrente de injecção actua como um transformador primário de volta múltipla e um transformador secundário de volta única, quando colocada à volta de uma linha de alimentação ou de um condutor de sinal. Assim, fornece uma carga (nominal) de 50ohm à fonte de sinal de susceptibilidade, ao mesmo tempo que fornece uma impedância inferior à fonte de sinal de susceptibilidade quando colocada em série com o cabo em teste. Uma sonda de corrente de injecção é caracterizada pela sua perda de inserção (dB). A perda de inserção descreve a ineficiência da braçadeira relativamente à injecção directa num circuito de 50ohm.
