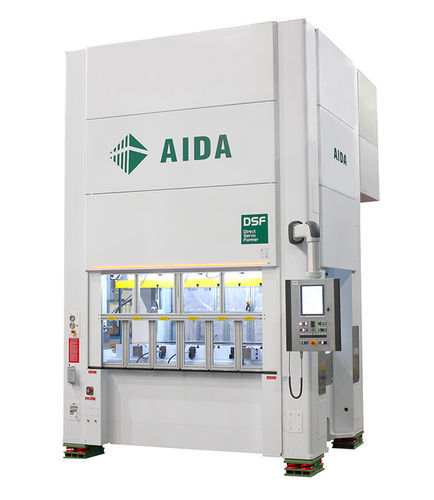

Prensa elétrica DSF-NE2 Series

eletromecânicade conformaçãopara chapa

Visão geral
A DSF-NE2 é uma prensa de bancada reta com servomotor direto de 2 pontos que combina a elevada rigidez de um quadro monobloco com a flexibilidade do movimento servocontrolado programável da tecnologia AIDA DSF® (Direct Servo Former). Equipadas com o servomotor de baixa rotação e alto binário da AIDA e com componentes do quadro verificados por FEM, as prensas limitam a deflexão sob carga a menos de 0,1 mm/m. A guia de rolos sem folga (sem necessidade de lubrificação) orienta a mesa no centro frente‑trás, aumentando a vida útil da matriz e garantindo orientação precisa do movimento.

Desempenho
Projetada para conformação de múltiplos comprimentos com baixo ruído e baixa vibração, a série DSF-NE2 otimiza operações de fabrico e de manutenção e admite aplicações flexíveis. Capaz de atingir até 120 cursos por minuto, dependendo do modelo e da ferramenta.

Principais características

• Servomotor AC de baixa rotação e alto binário, otimizado para aplicações de prensa
• Mecanismo de transmissão direta: eixo do motor → pinhão de acionamento → engrenagem principal para conformação de alta precisão
• Quadro monobloco de alta rigidez, simétrico frente‑trás para reduzir deflexão
• Guia de rolos sem folga centrada frente‑trás; não requer lubrificação

Especificações principais
Modelo: DSF-NE2-2500 | DSF-NE2-4000 | DSF-NE2-6300
Capacidade (kN): 2500 | 4000 | 6300
Curso da mesa [Redução simples] (mm): 250 | 300 / 300 | 400 / 400
Comprimento da mesa e base (mm): 2400 | 2500 / 3050 | 3050 / 3650
Largura da mesa e base (mm): 1200 | 1400 / 1500 | 1500 / 1500
Abertura da janela lateral (mm): 1250 | 1250 / 1250 | 1400 / 1400
Altura de fecho (mm): 650 | 750 / 750 | 1000 / 1000
Ajuste da mesa (mm): 130 | 250 / 250 | 300 / 300
Velocidade em modo pêndulo (min⁻¹): 140 | 118 / 118 | 104 / 104

Especificações técnicas

• Série: DSF-NE2 Series (tecnologia AIDA DSF® Direct Servo Former)
• Tipo de prensa: prensa de bancada reta de 2 pontos
• Transmissão: servomotor AC baixa RPM alto binário com transmissão direta
• Quadro: projeto monobloco, verificado por FEM para limitar a deflexão < 0,1 mm/m
• Guia: guia de rolos sem folga, guia centro frente‑trás, sem necessidade de lubrificação
• Aplicações: conformação multi‑comprimento, baixo ruído/vibração, vida útil prolongada da matriz, fabrico e manutenção otimizados
