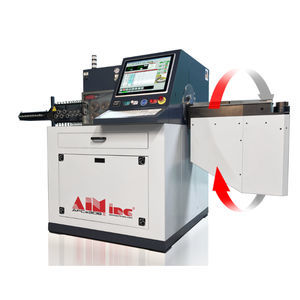

Curvadora elétrica AFC 3Dx

de aramepara aramede 4 polias com motor

O AFC no número do modelo significa "AccuForm Compact", ou seja, a configuração da máquina é compacta. A versão básica da linha AFC-x tem um módulo de alimentação e um módulo de dobragem. Cada módulo tem o seu próprio funcionamento, mas todos os módulos são controlados e sincronizados a partir do mesmo sistema informático. Na linha AFC-x, o sistema informático é montado com o módulo de dobragem. O módulo de alimentação alimenta o fio através de um endireitador para o módulo de dobragem. O mecanismo de dobragem do fio de acordo com dados pré-programados e "corta-o" com um cortador pneumático integrado. Como a AIM está na vanguarda do design de células de trabalho em trefilarias, a AIM Engineering está sempre a desenvolver novos métodos para aumentar a flexibilidade do chão de fábrica. Para se familiarizar com o conceito de dobragem de arame da AIM e para melhor compreender os princípios utilizados, segue-se uma breve descrição de uma operação simples de dobragem de arame em ângulo reto e 90 graus, passo a passo: 1) O módulo de alimentação alimenta o primeiro comprimento da amostra de arame 2) A dobradeira posiciona-se na posição de -30 graus, pronta para a operação de dobra 3) A torre posiciona-se na posição da ferramenta pré-selecionada 4) O pino de dobragem engata 5) A dobradora desloca-se para a posição de 90 graus necessária, dobrando o fio durante o processo 6) O alimentador alimenta o segundo comprimento da peça de amostra 7) O cortador corta o fio Os passos acima são simples e muito familiares para qualquer pessoa que tenha trabalhado com dobragem de arame. Na programação convencional, um utilizador teria de introduzir todos os passos acima individualmente na unidade de controlo CNC. Que tal acelerar a produção acima referida? Seria preferível efetuar os primeiros quatro passos ao mesmo tempo e não ter de se preocupar com a posição da máquina de dobragem.
