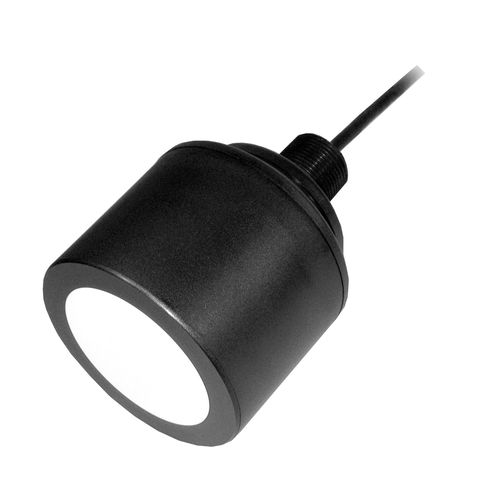

Transdutor de ultrassom para medição de nível AR30 Airducer®

cilíndricoultrassônicopiezoelétrico

Transdutor AR30 Airducer® Transdutor Aplicações: - Medição de nível - Proximidade - Evitar Obstáculos - Controle de tráfego Características: - Construção robusta e selada - O projeto da caixa acomodará o transceptor e a eletrônica de processamento de sinal - Blindagem interna padrão Opções: - Caixa cilíndrica disponível com kit de tampa de montagem - Montagem completa disponível com comprimentos de cabo padrão - Tampa de montagem disponível em roscas BSP, NPT ou M32 - 10 KΩ termistores para compensação de temperatura - Disponível em caixa PVDF para uso em ambientes quimicamente agressivos Especificações: - Pico de frequência de operação: 30 kHz - Sensibilidade de transmissão mínima: 105 dB re 1µPa/V a 1 m na melhor das frequências de transmissão - Sensibilidade mínima de recepção: -155 dB re 1V/µPa na melhor frequência de recepção - Resistência Paralela Mínima: 700 Ω - Alcance mínimo e máximo de detecção*: 60 cm a 30 m (24" a 98') - Alcance típico de detecção: 80 cm a 25 m (31" a 82') - Capacitância Livre: 5700 pF a 1 kHz - Largura do feixe: 12° a -3 dB - Tensão Máxima de Condução: 2200 Vpp com um tom de ciclo de trabalho de 2% de ruptura - Temperatura de operação: -40 a 90°C (-40 a 194°F) - Peso: 800 g (1.8 lb.) - Alojamento: Poliéster com enchimento de vidro - Janela Acústica: Epóxi reforçado com vidro *Modo Pulse-Echo. Os intervalos mínimo e máximo são os melhores cenários de caso. O alcance real pode variar, dependendo do circuito de acionamento e do processamento do sinal.
