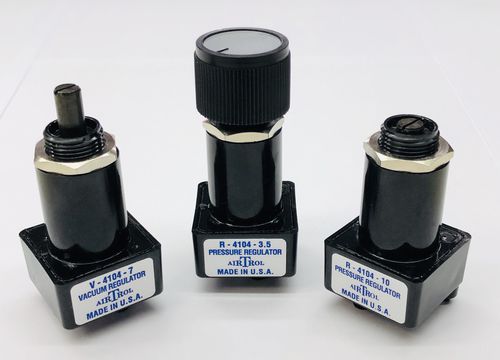

Regulador de pressão de mola 4104 series

de simples estágioem siliconeem polissulfona

Os reguladores de pressão e vácuo da série 4104 da Airtrol foram concebidos para aplicações que requerem configurações de saída muito baixas e baixo fluxo. Estão disponíveis gamas de escala completa tão baixas como 1,5 psi de pressão e 3″ Hg de vácuo. Ajustes tão baixos quanto 1″ WC são facilmente mantidos com ambos. Ambas as unidades aceitam também uma entrada de piloto, permitindo o controlo pneumático do ajuste de saída (ver esquemas). Os ajustes sem histerese são feitos através de uma haste não ascendente, disponível com um botão atrativo, liso (para permitir a instalação de botões OEM) ou embutido para aplicações de "painel traseiro". ESPECIFICAÇÕES TIPO DE REGULADOR - Sangria constante, alívio MATERIAIS HÚMIDOS - Polisulfona, Silicone, Aço inoxidável CONSUMO DE ALIMENTAÇÃO - Ver gráfico EFEITO DA VARIAÇÃO DO SUPRIMENTO - < 0,02 PSI (0,14 kPa) por 1 PSI (6,89 kPa) de variação do suprimento quando sem saída REPETIBILIDADE - < +/- 0,05 PSI (0,35 kPa) DRIFT - < 0,03 PSI (0,21 kPa) após 24 horas FILTRAÇÃO RECOMENDADA - 5 microns ALIMENTAÇÃO MÁXIMA - 30″ (760 mm) Hg EFEITO DA VARIAÇÃO DO SUPRIMENTO - < 0,01" (0,254 mm) Hg por mudança de suprimento de 5" (127 mm) quando sem saída REPETIBILIDADE - < +/- 0,03" (0,76 mm) Hg DRIFT - < .05" (1,27 mm) Hg após 24 horas - TODAS AS OUTRAS ESPECIFICAÇÕES PERMANECEM AS MESMAS DA VERSÃO DE PRESSÃO
