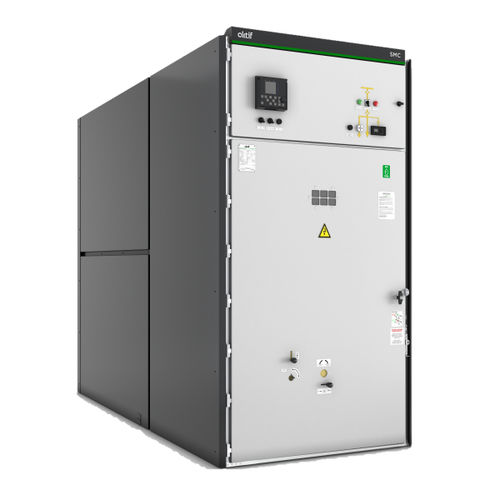

Conjunto de manobra e controle de distribuição secundária SMC Series

de média tensãochaveadopara forte potência

Os comutadores de média tensão revestidos a metal da série SMC da Aktif são sistemas de comutação e controlo fabricados até 46 kV em conformidade com a norma IEC 62271-200. Os comutadores da série SMC têm 2 tipos, como se segue; - SMC-0: Disjuntor fixo - SMC-1: Disjuntor extraível Os comutadores metalizados são compostos por 4 compartimentos independentes; - Compartimento de Baixa Tensão: Este compartimento contém todos os circuitos secundários para medição, proteção, controlo, monitorização, comunicação e outros sistemas associados. - Compartimento de barramentos: Este compartimento contém barramentos de cobre eletrolítico de acordo com a corrente nominal. O acesso ao compartimento dos barramentos é possível com procedimentos de segurança e ferramentas especiais. - Compartimento de Comutação: Esta secção contém o seguinte equipamento, de acordo com os requisitos do projeto. - Mecanismo frontal do disjuntor a gás SF6 ou a vácuo, - unidade de extração do tipo gavetas de chão, - Obturadores automáticos para ligações de barramentos e cabos, - Encravamentos mecânicos entre o disjuntor, a unidade de extração, o obturador e as portas. - Compartimento dos cabos: Este compartimento contém transformadores de corrente e de tensão, para-raios, interrutor de ligação à terra da série AktifSES, divisor de tensão capacitivo, bucim e acessórios. Os comutadores de média tensão revestidos a metal da série SMC são utilizados em instalações seguras que necessitam de um elevado nível de segurança e continuidade de energia. Os comutadores de média tensão revestidos a metal da série SMC da Aktif podem ser fabricados para condições ambientais tropicais. A série SMC é totalmente testada em laboratórios internacionais acreditados de acordo com a norma IEC 62271-200.
