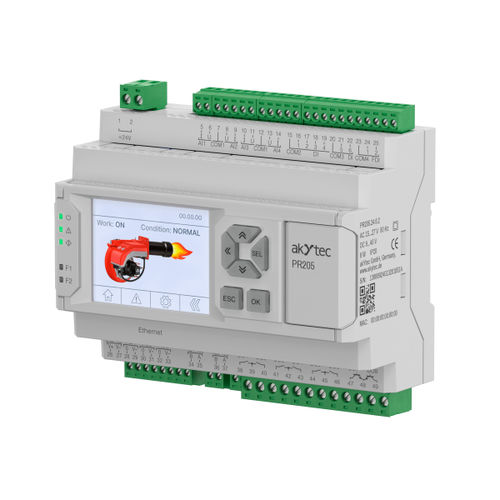

CLP compacto PR205

miniem rede EthernetMODBUS

O PR205 é um novo relé programável com ecrã gráfico e Ethernet. O número de entradas/saídas pode ser aumentado com a utilização dos módulos de expansão PRM. O algoritmo do PR205 é construído pelo utilizador no ambiente de programação gratuito ALP. Caraterísticas e vantagens HMI: ecrã gráfico e botões - Ecrã gráfico a cores, 2,4" na diagonal, 320×240. - 6 botões mecânicos personalizáveis pelo utilizador. - 5 LEDs: 3 de serviço, 2 de utilizador. Combinação óptima de entradas/saídas - 4 entradas analógicas: PT1000, NTC/PTC, 4...20 mA/ 0...10 V, modo discreto. - 3 saídas analógicas universais: 4...20 mA/0...10 V. - 6 entradas digitais (alimentação =24 V). - 2 entradas digitais rápidas até 100 kHz. - 8 saídas digitais (relés E/M e chaves transistorizadas). Capacidades de comunicação Interface Ethernet, modo Mestre/Escravo, Modbus TCP: - Acesso direto ao serviço de nuvem akYtec. - Ligação ao PC para configuração e registo do programa. - Configuração no akYtec ToolPro. - Visualização do processo com painéis de controlo e SCADA. - Aumento das E/S com os módulos Mx210. Até 2 interfaces RS-485, modo Master/Slave, Modbus RTU/ASCII: - Integração em sistemas SCADA. - Visualização do processo com painéis de controlo. - Aumento das entradas/saídas através dos módulos Mx110. - Controlo de dispositivos externos: VFDs, sensores, etc. - Ligação a PC para configuração e registo de programas. Caraterísticas de conceção - Caixa modular compacta com a largura de 7 módulos. - Blocos de terminais amovíveis para uma instalação fácil. - Substituição rápida da bateria. Funcionamento - 2 modificações da alimentação eléctrica: ~/=24. - Aumento dos canais de entrada/saída por meio de módulos PRM. - Funcionamento em locais não aquecidos: -20...+55 ºС. - Configuração e registo de programas via USB, Ethernet.
