Conexão hidráulica FLT

de roscarem TDIN

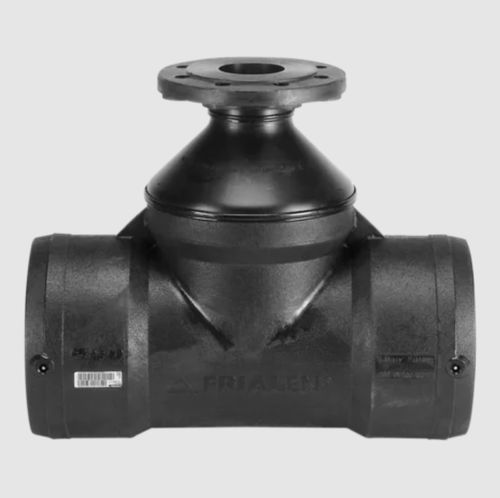

Flange T-peça TFL Água Material; PE 100 e inserto metálico Tecnologia de segurança Nota: Flange de redução e fusão. Inserção de metal na flange de modo a evitar o fluxo frio. Recomendamos selos GST. Observar os binários de aperto dos parafusos depois de especificar o fabricante do selo ou DVS. Áreas de aplicação A Flange FRIALEN Flange T-Piece é utilizada para a transição entre tubos HD-PE para tubos ou válvulas feitas de metal. A principal área de aplicação do FRIALEN Flange T-Piece é a ligação da boca-de-incêndio. Para uma ramificação em DN 80 pode ser flangeada directamente uma válvula de corte. Outros diâmetros nominais também podem ser realizados com o FRIALEN T-Piece1) em combinação com o redutor de flange FRIALEN FLR, respectivamente, se o diâmetro nominal for igual ao da flange FRIALEN de face inteira EFL2). Instruções de montagem O Flange T-Piece é instalado apenas em condições sem pressão. Consultar as Instruções de Montagem FRIALEN no que respeita às preparações da peça em T no sentido da abertura da passagem com tubos HD-PE (marcação da profundidade de inserção, remoção da pele de óxido, limpeza, etc.) para a fusão FRIALEN. As medidas de ligação da flange correspondem à norma DIN EN 1092-1. São necessárias anilhas suplementares. Podem ser utilizados todos os perfis padrão ou juntas planas. Por favor, observar as especificações de torque dos parafusos, conforme indicado pelo fabricante das juntas. Recomendamos as juntas G-ST. Boas razões para utilizar a Flange FRIALEN FLT FLT: Peça compacta em HD-PE para ligação directa a válvulas flangeadas e bocas de incêndio Combinação de fábrica feita de FRIALEN T-Piece, Reducer e Weld in flange (flange fixa)
