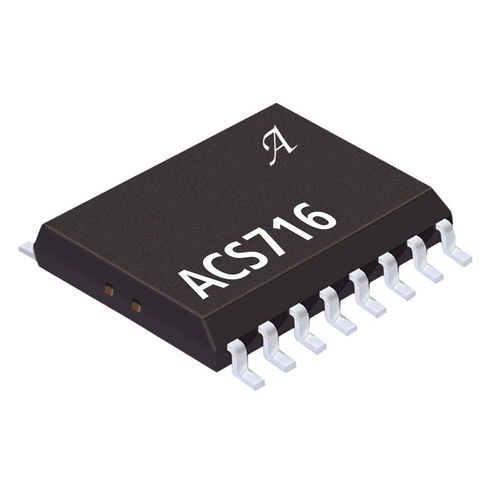

Circuito integrado de sensor de corrente de efeito Hall ACS716 series

PCBCCCA

O sensor atual de Allegro® ACS716 fornece meios econômicos e precisos para a corrente que deteta aplicações em sistemas industriais, comerciais, e de comunicações. O dispositivo é oferecido em um pacote pequeno da montagem da superfície da pegada que permita a execução fácil em aplicações do cliente. O ACS716 consiste em uma precisão Salão linear o circuito integrado do sensor que com um trajeto de cobre da condução situado perto da superfície do silicone morre. A corrente aplicada corre através do trajeto de cobre da condução, e a tensão da saída análoga do sensor de Salão segue linear o campo magnético gerado pela corrente aplicada. A exatidão do ACS716 é maximizada com esta configuração de empacotamento patenteada porque o elemento de salão é situado extremamente na grande proximidade à corrente a ser medida. A imunidade de nível elevado ao condutor atual dV/dt e os campos elétricos dispersos, oferecidos pela tecnologia integrada proprietária allegro do protetor, garantem a baixa ondinha na saída e a tração deslocada ponto baixo no elevado-lado, aplicações de alta tensão. A tensão na entrada da sobrecarga (pino do VOC) permite que os clientes definam um ponto inicial de falha da sobrecarga para o dispositivo. Quando a corrente que corre através do trajeto de cobre da condução (entre os pinos de IP+ e de IP) excede este ponto inicial, o pino aberto da falha da sobrecarga do dreno transição a um baixo estado da lógica. A programação da fábrica do sensor linear de Salão dentro do ACS716 conduz à exatidão excepcional em sinais de saída análoga e digital.
