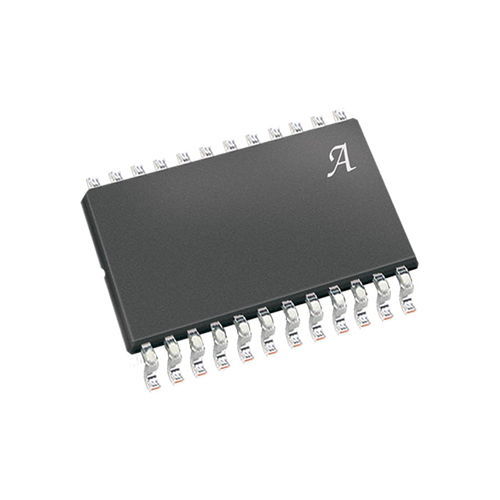

Regulador de tensão para a indústria automóvel A8450 series

ajustávelanalógicodigital

O A8450 é uma fonte de alimentação multisaída destinada a aplicações automotivas. O A8450 opera a partir de uma ampla faixa de fornecimento de entrada e é projetado para satisfazer os requisitos de ambientes de alta temperatura ambiente. Quatro saídas de tensão reguladas fornecem várias opções. O regulador de 3,3 V e o regulador ajustável de 1,2 a 3,3 V podem ser usados para alimentar núcleos de microcontrolador ou DSP, ou para E/S, detecção e conversão de A-para-D. Duas saídas de 5 V, uma digital e outra analógica, possuem monitoramento de saída dentro de 0,5% uma da outra na faixa de temperatura de operação. Além disso, o regulador analógico está protegido contra condições de curto-circuito da bateria. Todos os quatro reguladores possuem proteção de limite de corrente de dobra. O dispositivo pode ser ativado ou desativado usando dois pinos de entrada. A entrada de alta tensão, no pino ENBAT, permite ativar/desativar usando um sinal de ignição do motor ou do interruptor da bateria. A entrada de nível lógico, no pino ENB, permite ativar/desativar por sinais de microcontrolador ou DSP. Quando desativado, o A8450 consome menos de 10 µA de corrente. Um bloco POR (power-on-reset) monitora as tensões de alimentação e fornece um sinal de reset, com um atraso ajustável, para reinicializações de microcontrolador ou DSP. Um pino de falha separado sinaliza TSD (desligamento térmico), curto-circuito analógico de 5 V e subtensão analógica ou digital de 5 V. O A8450 é fornecido em um pacote SOIC de 24 pinos (sufixo de número de peça LB) com pinos de aterramento de alimentação com fusível para melhor desempenho térmico. Isto fornece um RθJA de 35°C/W em uma placa de 4 camadas.
