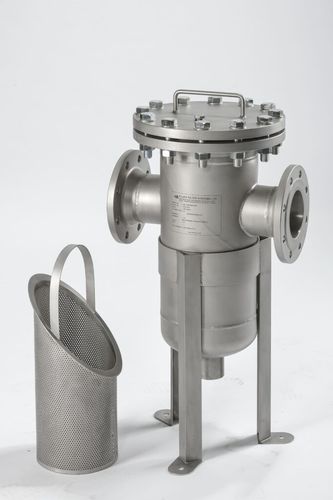

Corpo de filtro tipo cesto IBF series

Os filtros fabricados da série IBF são a solução ideal para remover partículas sólidas de um fluxo de líquido. As aplicações incluem a proteção contra detritos de bombas, medidores, válvulas, bicos e permutadores de calor. A série IBF apresenta ligações em linha, permitindo uma fácil instalação na tubagem. Os tamanhos de conexão padrão são de 1" a 12" flangeados (ANSI ou DN), com recipientes maiores disponíveis mediante solicitação. Os filtros fabricados têm uma tampa aparafusada equipada com uma pega de elevação e uma válvula de ventilação de ½". Os modelos maiores são fornecidos com um braço de elevação da tampa e podem ter características opcionais, tais como olhais de elevação. A pressão nominal padrão é de 10 bar e a temperatura nominal é de 110 °C. Estão disponíveis classificações mais elevadas mediante pedido. O cesto interno tem um topo elíptico, com um ângulo de 45o, e proporciona uma elevada área de superfície de filtragem que é muito superior à dos filtros fundidos com o tamanho de ligação equivalente. Os filtros da série IBF foram especificamente concebidos para terem rácios de área aberta elevados (área livre do ecrã dividida pela área nominal de saída), o que resulta em baixas quedas de pressão e maior tempo de serviço antes da limpeza. O cesto standard é construído a partir de uma folha perfurada de 3 mm e pode ser revestido com malhas de aço inoxidável de precisão que variam entre 840 e 37 microns (20 a 400 mesh). Para aplicações que requerem uma filtragem mais grosseira, oferecemos uma gama de cestos de chapa perfurada de 1 mm a 10 mm (18 mesh a 3/8"). Para além dos nossos tipos padrão, podemos fornecer cestos de filtro com a opção de malhas especificadas ou pesadas, ou fabricados a partir de outros materiais, tais como arame em cunha.
