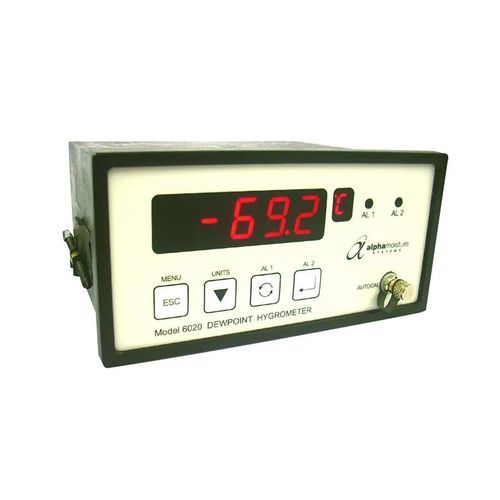

Transmissor de ponto de orvalho digital Model 6020

de segurança intrínsecaresistente às chamasde alta precisão

Visão geral do produto Um sofisticado visor de canal único, montado em painel, habilmente concebido para se integrar perfeitamente com o Sensor de Ponto de Orvalho da Alpha Moisture Systems. O Modelo 6020, combinado com o Sensor de Ponto de Orvalho, forma um sistema higrómetro de ponto de orvalho de alta precisão, ideal para medir com precisão vestígios de humidade em gases de processo e ar comprimido seco. Este sistema garante estabilidade a longo prazo, resposta rápida e alta sensibilidade com uma exatidão de ±2 °C (±3,6 °F) do ponto de orvalho. Concebido para conveniência do operador, o Modelo 6020 possui uma calibração automática única (AutoCal) e três funções de teclas de atalho acessíveis a partir do painel frontal, permitindo uma configuração fácil dos pontos de disparo de alarme, seleção de unidades e restrições de acesso. A conetividade RS485 significa que os utilizadores podem facilmente configurar o dispositivo para integração com sistemas de PC, fornecendo saída digital para interrogação remota de dados. Cada sistema é calibrado na fábrica e fornecido com um certificado de calibração rastreável às normas nacionais e internacionais de humidade do National Physical Laboratory (NPL). Caraterísticas principais

• Unidades de engenharia selecionáveis pelo utilizador: °C ou °F ponto de orvalho, ppm(V), ppm(w), g/m³, ou lb/MMSCF, oferecendo flexibilidade para atender a várias necessidades e preferências de medição
• Compatibilidade total com os sensores intrinsecamente seguros da Alpha Moisture Systems para áreas perigosas, permitindo o uso seguro até 1km de distância do display sem perda de sinal quando usado com uma Barreira Zener
• Projetado para instalação em áreas seguras, com um invólucro à prova de fogo Exd opcional disponível para uso em ambientes perigosos, garantindo versatilidade e segurança em várias aplicações industriais
• Gamas de ponto de orvalho disponíveis de -110 °C a +20 °C (-166 °F a +68 °F), garantindo adequação a um amplo espetro de aplicações
• A função AutoCal (calibração automática), quando emparelhada com um sensor Alpha Moisture Systems, facilita a manutenção da precisão entre calibrações laboratoriais
• Inclui uma calculadora de ponto de orvalho de pressão integrada com dados pré-carregados para Gás Natural, melhorando a utilidade do sistema em vários tipos de gás
• Dois alarmes totalmente programáveis com contactos de relé de 10A e LEDs de estado para uma monitorização e alerta eficazes
• Uma ligação por cabo coaxial suporta distâncias até 1000 metros, assegurando opções de instalação flexíveis
• Porta de comunicação RS485 para uma saída digital direta, permitindo uma gestão e análise de dados abrangentes
• Capacidade opcional de registo externo através de RS485 para um computador Windows para rastreio e análise de dados avançados

Dados técnicos Geral Tipo de sensor/transmissor: Apenas ecrã - Operacional com sensor dedicado Documentação: Manual de instruções Sensor Elemento de deteção: Capacitância ultra-alta - Tipo de óxido de alumínio Gama de pontos de orvalho: Gama global oferecida entre -110 °C a +20 °C (-166 °F a +68 °F) de ponto de orvalho -110 °C a -20 °C (-166 °F a -4 °F) de ponto de orvalho -100 °C a 0 °C (-148 °F a +32 °F) ponto de orvalho -80 °C a +20 °C (-112 °F a +68 °F) ponto de orvalho Aprovações: CE, UKCA Calibração automática: A verificação e a correção do intervalo são efectuadas utilizando o potenciómetro na parte frontal do instrumento. Calibração de fábrica: Fornecido com um certificado de calibração rastreável às normas nacionais e internacionais de humidade. Precisão: ± 2 °C (±0,36 °F) de ponto de orvalho Resolução: 0.1 °C, 0,1 °F de ponto de orvalho ou 0,1 ppm(v) Repetibilidade: Melhor que ±0,3 °C (±0,54 °F) do ponto de orvalho Temperatura de funcionamento: -20 °C a +50 °C (-4 °F a +122 °F) Temperatura de armazenamento: -20 °C a +70 °C (-4 °F a +158 °F) Tempos de resposta: De húmido para seco: -20 °C a -60 °C - menos de 120 segs Seco para húmido: -100 °C a -20 °C - menos de 20 segs Caudal de amostragem: Independente do caudal, idealmente 2 - 5 L/m. Máximo: 20 L/min Garantia de calibração: 12 meses a partir da data de envio Compatibilidade eléctrica Compatibilidade electromagnética (EMC): Imunidade: Em conformidade com a norma EN 61326 Emissões: Em conformidade com a norma EN 61326 Tempo de aquecimento: 5 segundos Condições de falha: Curto-circuito/alcance excessivo: o ecrã apresenta "Curto" e a saída conduz a 24,0 mA Sinal de saída: Isolado 4 - 20 ou 0 - 20 mA Linear Tensão de funcionamento: 90 a 250 V CA 50/60 Hz ou 18-28 V CC Ecrã: Ecrã primário vermelho de 7 segmentos e 5 dígitos e ecrã secundário. Dimensões do ecrã: ecrã primário de 14 mm (0,71 polegadas), ecrã secundário de 7 mm (0,3 polegadas). Alarmes: Dois contactos inversores monopolares (NA/C/NF), com capacidade para 10 A a 240 V CA. O alarme dispara no ponto definido com histerese de 0,1 °C (ou equivalente) para eliminar a vibração do relé Tipo de contacto/saída de relé de alarme: Monopolar, comutador (SPCO) Anunciadores: LEDs de estado do Alarme 1 e do Alarme 2 Unidades de engenharia: Ponto de orvalho C e °F, ppm(v), ppm(w), g/m³ ou lb/MMSCF Impedância de carga: 500Ω máx Fonte de alimentação: AC: 90 - 250VAC, 50/60Hz / DC: 18-28VDC Consumo de energia: AC=10VA/DC=4VA máx Comunicações em série: Série assíncrona, UART Isolamento: 1000 Vrms Software de registo: Consulte o manual para obter especificações completas Formato de dados: Aberto; um bit de arranque, paridade par, sete bits de dados e um bit de paragem. Camada física: RS485. N.º máximo de endereços: 99 Taxa de transmissão: Selecionável - 1200, 2400, 4800 ou 9600. Cabo: Fornecido com dois metros de cabo coaxial de baixa perda Mecânica Pressão de funcionamento: De 1kPa (0,01 barA) a um máximo de 35.000 kPa (350 barA) Humidade de funcionamento (externa): 0-95% sem condensação Caixa de proteção: Estilo DIN, caixa em ABS com 144 mm de largura, 72 mm de altura e 116 mm de profundidade Montagem: Montagem em painel; fixação por pressão (DIN 43700) Proteção do sensor: filtro de aço inoxidável sinterizado 316 - 50 mícrones Material da sonda (partes húmidas): aço inoxidável 316 Classificação da proteção contra intempéries: Apenas vedação do painel frontal - IP54 Dimensões do recorte (A x L): 68mm x 138mm Terminais: Tipo de parafuso de encaixe Dimensões em mm (A x L x P): 72 x 144 x 108 Peso: 470 g Garantia mecânica: 12 meses em caso de peças defeituosas ou defeitos de fabrico O que vem na caixa

• Monitor modelo 6020
• Cabo coaxial de 2 m
• Manual do modelo 6020

Aplicações

• Aeroespacial: Produção de peças aeronáuticas de alta especificação, tratamento térmico em forno de vácuo, teste de gás de proteção de soldadura, medição contínua de vestígios de humidade em gases de proteção
• Alimentos e Bebidas: Monitorização da humidade em géneros alimentícios, prolongamento do prazo de validade com gases secos, redução de resíduos e da pegada de carbono
• Produção de PEAD: Monitorização de vestígios de humidade em etileno e propileno para otimização de processos e rendimento de polimerização
• Moldagem por injeção: Garantir a secura de pellets de plástico, aumentar a eficiência do processo, detetar falhas no secador
• Gases medicinais: Monitorização do ponto de orvalho em ar comprimido e gases para cuidados a doentes, em conformidade com as normas HTM02
• Gás Natural e GNL: Garantia da qualidade do gás, prevenção de congelamento em condutas, proteção de materiais dessecantes
• Produtos farmacêuticos: Controlo do teor de humidade para a consistência do produto, prazo de validade e reatividade química
• Geração de energia: Monitorização de vestígios de humidade para proteger o equipamento e melhorar a eficiência
• Gases especiais: Certificação do teor de humidade vestigial em gases de calibração

FAQ (Seleção)

• A amostragem em áreas perigosas é possível usando uma barreira Zener ou um invólucro à prova de chamas Exd
• Rede global de distribuidores autorizados
• Tempo de espera típico: 1-2 semanas mais entrega
• Registo de medição disponível via RS485 e software Logger para Windows
• Compatível com sistemas de amostragem de ponto de orvalho montados na parede ou na estrutura

Caraterísticas / Especificações Técnicas

• Modelo: Modelo 6020
• Marca: Alpha Moisture Systems
• Tipo de Sensor: Capacitância ultra-alta - Óxido de alumínio
• Faixa de ponto de orvalho: -110 °C a +20 °C (-166 °F a +68 °F)
• Precisão: ±2 °C (±0,36 °F) de ponto de orvalho
• Resolução: 0.1 °C, 0,1 °F de ponto de orvalho ou 0,1 ppm(v)
• Repetibilidade: Melhor que ±0,3 °C (±0,54 °F) de ponto de orvalho
• Temperatura de operação: -20 °C a +50 °C
• Temperatura de armazenamento: -20 °C a +70 °C
• Tempos de resposta: De húmido para seco: -20 °C a -60 °C - menos de 120 segs; de seco para húmido: -100 °C a -20 °C - menos de 20 segs
• Fluxo de amostra: 2 - 5 L/m (máx. 20 L/min)
• Fonte de alimentação: 90 - 250VAC, 50/60Hz / 18-28VDC
• Display: Primário vermelho de 7 segmentos e 5 dígitos, secundário de 7mm
• Alarmes: Dois contactos de comutação de pólo único, 10A a 240V AC
• Sinal de saída: Isolado 4 - 20 ou 0 - 20 mA Linear
• Comunicações Seriais: RS485, UART, até 99 endereços, taxa de transmissão selecionável
• Encapsulamento: Estilo DIN, caixa em ABS, vedação do painel frontal IP54
• Peso: 470 g
