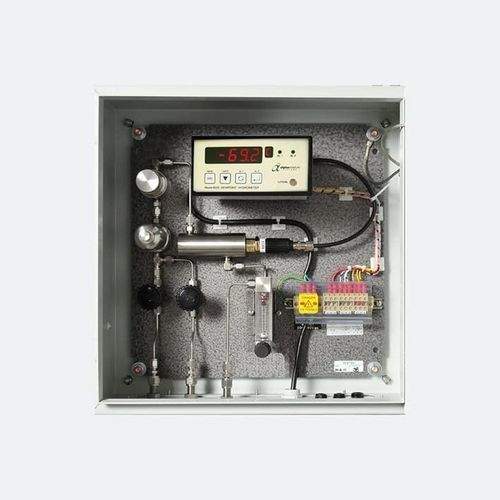

Sistema de amostragem de gás AWS-6020

de ar comprimidode ponto de condensaçãopara SF06

Detalhes do produto
O sistema de amostragem AWS-6020 é projetado para medição de umidade residual em gases e amostragem de ar comprimido geral, permitindo que o sensor opere em condições ótimas de amostragem enquanto protege o higrômetro de altas pressões e contaminantes, especialmente em ambientes de hidrocarbonetos. Envolvido em um gabinete à prova de intempéries com classificação IP66, o AWS-6020 integra regulação de pressão, filtração, controle de fluxo, uma válvula de seleção de amostra de três portas, suporte de sensor, sensor de ponto de orvalho e medidor de ponto de orvalho. Com este sistema, tanto o sensor de ponto de orvalho quanto o medidor estão protegidos contra a exposição ambiental. Os sistemas de amostragem da Alpha Moisture Systems fornecem soluções técnicas para extrair e analisar uma amostra representativa de ar ou gás de processo, que é posteriormente ventilada para a atmosfera ou retornada ao processo. Esta gama foi desenvolvida através de ampla experiência em análise industrial de umidade. Todos os sistemas são construídos com componentes de alta qualidade para oferecer desempenho e confiabilidade a longo prazo em aplicações exigentes. Embora uma configuração padrão esteja disponível, este sistema de amostragem é personalizável para atender aos requisitos da aplicação.

Características principais

• Projetado para amostragem de gás ou ar comprimido geral
• Combina regulação de pressão, filtração e controle de fluxo
• Permite que o sensor de ponto de orvalho opere a pressão atmosférica
• Medidor de ponto de orvalho protegido dos elementos quando alojado dentro do gabinete
• Classificação à prova de intempéries IP66
• Montagem na parede
• Opção de conexões de compressão

Dados técnicos
Geral
Tipo de sensor/transmissor: Operacional com transmissores de 4-20mA ou sensor passivo
Aprovações: CE, UKCA
Documentação: Manual de instruções, certificado de calibração
Sensor
Faixa de ponto de orvalho: Faixa de ponto de orvalho definida pela faixa do transmissor de sensor escolhido
Taxa de fluxo de amostra: Idealmente 2-5 litros/min, Máx: 25 litros/min
Mecânico
Dimensões em mm (A x L x P): 400 x 400 x 200 (aprox)
Peso: Aprox 11,3 kg (20 libras)
Conexões: Aço inoxidável
Classificação à prova de intempéries: IP66
Garantia mecânica: 12 meses em caso de peças defeituosas ou mão de obra defeituosa
Gabinete: Aço inoxidável

O que está na caixa?

• Sistema de amostragem AWS-6020
• Modelo 6020 Display e Sensor Intrinsecamente Seguro
• Manual do usuário AWS-6020

Aplicações

• Aeroespacial: Medidores de ponto de orvalho portáteis são cruciais na produção de peças aeronáuticas que requerem tratamento térmico em forno a vácuo com argônio muito seco, e para verificar a secura do gás de proteção de soldagem na cabeça da tocha de acordo com os padrões NADCAP.
• Produção de HDPE: Utilizados para verificar pontualmente a umidade em gases inflamáveis como etileno, os medidores de ponto de orvalho portáteis garantem segurança e eficiência na produção de polietileno para evitar rendimentos reduzidos causados por umidade excessiva.
• Moldagem por injeção: Os medidores de ponto de orvalho portáteis são usados para verificar a secura do ar que circula através dos grânulos de plástico, melhorando o acabamento da superfície, cor e opacidade dos produtos — aumentando os rendimentos e reduzindo os custos de produção.
• Gases médicos: Essenciais para garantir a confiabilidade e precisão do teor de umidade nos sistemas de ar hospitalares, os medidores de ponto de orvalho portáteis ajudam a realizar monitoramento contínuo e verificações pontuais trimestrais para prevenir o crescimento microbiano e infecções potenciais — atendendo aos padrões NHS HTM02.
• Gases especiais: Os medidores de ponto de orvalho portáteis facilitam medições precisas de umidade em gases de calibração, minimizando o produto valioso gasto durante o processo de teste e garantindo conformidade com as especificações.
• Farmacêuticos: Os medidores de ponto de orvalho portáteis são cruciais para verificações pontuais em gases de cobertura inertes na produção de medicamentos e dispositivos médicos, prevenindo o crescimento microbiano e garantindo a secura necessária para processos de liofilização.
• Geração de energia: Para verificações pontuais de rotina em hidrogênio usado no resfriamento de alternadores, os medidores de ponto de orvalho portáteis ajudam a manter a eficiência e segurança garantindo que a umidade esteja abaixo dos níveis críticos para evitar condensação.

Perguntas frequentes

• A configuração padrão inclui: um sensor intrinsecamente seguro com suporte de sensor/célula de amostra, regulador de pressão (aquecido é opcional), unidade de filtração, indicador de fluxo e um manômetro (entrada), manômetro (saída) e toda a tubulação em aço inoxidável de alta qualidade.
• A personalização está disponível para requisitos complexos e condições industriais ou ambientais específicas.
• Os procedimentos de manutenção variam dependendo das condições de aplicação; o aconselhamento é fornecido na fase de design.
• Para condições externas e quentes, o transmissor de ponto de orvalho é alojado em um gabinete de aço inoxidável com vedações, e resfriadores de vórtice podem ser instalados para controlar a temperatura interna.

Características / Especificações técnicas

• Tipo de sensor/transmissor: Operacional com transmissores de 4-20mA ou sensor passivo
• Aprovações: CE, UKCA
• Documentação: Manual de instruções, certificado de calibração
• Faixa de ponto de orvalho: Definida pela faixa do transmissor de sensor escolhido
• Taxa de fluxo de amostra: Idealmente 2-5 litros/min, Máx: 25 litros/min
• Dimensões (A x L x P): 400 x 400 x 200 mm (aprox)
• Peso: Aprox 11,3 kg (20 libras)
• Conexões: Aço inoxidável
• Classificação à prova de intempéries: IP66
• Garantia mecânica: 12 meses (peças defeituosas ou mão de obra defeituosa)
• Gabinete: Aço inoxidável
