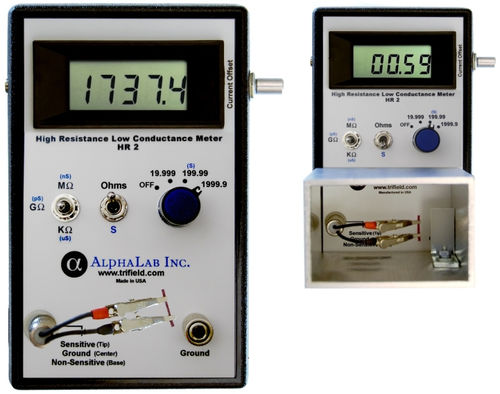

Ohmímetro digital HR2

de baixa tensão

O medidor Modelo HR2 mede a resistência em nove faixas de 1 ohm a 1.9999 Tera ohms (1.9999x1012 ohms), e a condutância em uma única faixa de 0.00 a 199.99 pS (pico siemens, ou pico mhos), todas em baixa tensão de < 2 volts através da amostra. A precisão básica é de +/- 2% da leitura +/- 1 contagem. Para resistência superior a 1.9999 Tera ohms, a faixa de condutância pode ser usada para medir condutância até 0.01 pS (100 T ohms). O medidor tem uma faixa de condutância porque as amostras com simultaneamente alta resistência e alta capacitância se fixam mais rapidamente ao seu valor final em condutância (geralmente abaixo de um segundo), do que em resistência (vários segundos), e a condutância também é capaz de detectar maior resistência do que as faixas de resistência. Note que a resistência em unidades de T ohms é o inverso da condutância em pS, de modo que a resistência pode ser calculada a partir da condutância. Por exemplo, 100 pS é 0,01 T ohm (10 G ohm), e a maior condutância legível de 199,99 pS é essencialmente 5 G ohms.
