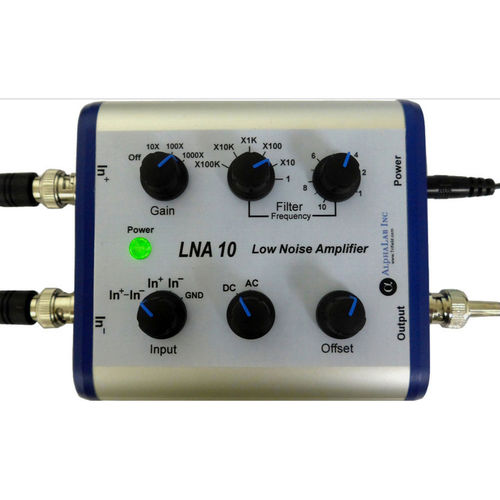

Pré-amplificador de sinal LNA 10

O preamp do osciloscópio de LNA 10 melhorará significativamente o desempenho do pequeno-sinal dos osciloscópios em frequências abaixo de 1MHz. Descrição do produto: Com este preamp, os sinais de secundário-microvolt podem ser indicados nos espaços que vão tipicamente somente para baixo a 1mV/div na linha central vertical. O preamp inclui uma entrada diferencial verdadeira análoga e um filtro de passe baixo análogo (1Hz-1MHz ajustável). o espectro Entrada-provido do ruído do RMS para f >100Hz é 4 nV/√Hz ou menos, tão por exemplo, mesmo com ganho 1000 de x, o ruído total de 100 hertz a 1000 hertz é menos de 1 pico-à-pico do div em um ajuste vertical do espaço 1mV/div (que supõe uma entrada da baixo-impedância). A maioria de osciloscópios são projetados indicar os eventos (rápidos) de alta frequência que podem intrinsecamente ter o ruído de um milivolt ou mais. Contudo, os sinais de baixa frequência têm o ruído muito menos intrínseco, assim um preamp de baixo nível de ruído e um filtro delimitação é essencial para sinais pequenos em de baixa frequência.* a maioria de amplificadores têm um espectro do ruído branco (uma curva espectral lisa) em todas as frequências acima de ~1000 hertz. Este espectro do ruído branco é especificado geralmente como um determinado número de nanovolt pelo √Hz. Contudo, ao contrário dos resistores passivos típicos, o espectro equivalente do ruído da entrada de amplificadores de circuito integrado (em nV/√Hz) torna-se mais altamente em baixas frequências. Tipicamente o número de nV/√Hz é proporcional a ~1/f para f ≤10Hz. A tabela abaixo mostra o ruído real do LNA 10 em várias escalas de frequência. Em todas as frequências, o LNA 10 tem muito menos ruído do que amplificadores de circuito integrado típicos.
