Potenciômetro multivolta 12HP

manualde fio bobinadode fio bobinado

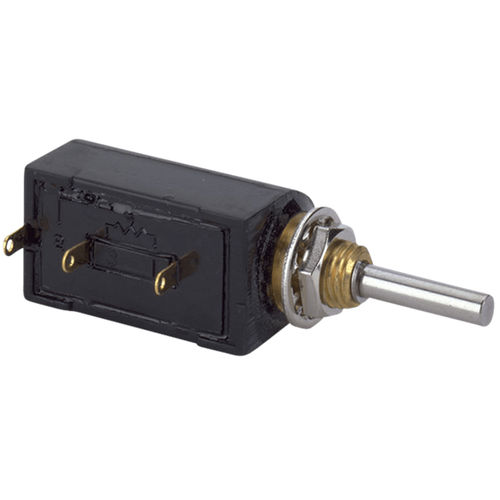

Potenciômetro multi-voltas 12HP Fio enrolado (Bushingmount) com dimensões métricas Sobre o potenciómetro multi-voltas de 12HP O 12HP é um pequeno potenciómetro multi-voltas com um diâmetro exterior de 13 mm. Os terminais de pinos e os terminais de argola traseira também estão disponíveis além dos terminais de argola padrão. Tipo de montagem Bushingmount Com terminais de argola Modelos de 5 voltas: Modelo 12HP-5 Modelos de 10 voltas: Modelo 12HP-10 Com terminais de pinos para placa de circuito impresso Modelos de 5 voltas: 12HP-5p Modelos de 10 voltas: 12HP-10p Características Potenciómetro multi-voltas 12HP-5 Enrolador de arame Dimensões (mm) DxL: 13×25.5 Faixa de resistência padrão (ohm): 100-50k Linearidade independente (±%): 0,35 a 0,2 Curso mecânico (+10° 0°): 1.800 +15° 0° 0° Curso elétrico (±5°): 1.800 Características Potenciómetro multi-voltas 12HP-10 Enrolador de arame Dimensões (mm) DxL: 13×25.5 Faixa de resistência padrão (ohm): 100-100k Linearidade independente (±%): 0,25 a 0,1 Curso mecânico (+10° 0°): 3.600 +15° 0° 0° Curso elétrico (±5°): 3.600 Especificações especiais disponíveis Tipo de 3 voltas (S12HP3), valores de resistência inferiores (20O, 50O), eixo com extensão dianteira e traseira (eixo traseiro com Ø 0,8 mm e comprimento de 10 mm), usinagem especial no eixo, caixa selada simples (no caso do tipo de montagem em serviço, o comprimento da caixa torna-se maior em 1,5 mm.
