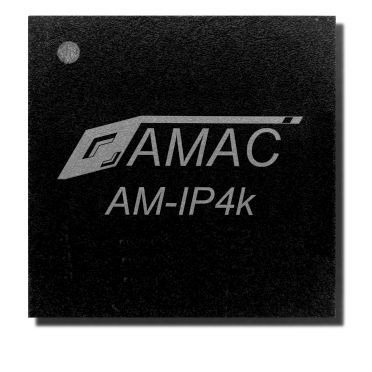

Chip analógico AM-IP4k

de interpolaçãomulticanalcom interface ABZ

O circuito de interpolação AM-IP4k serve para aumentar a resolução dos sistemas de medição de posição incremental e angular com sinais de saída sinusoidais. Os sinais de entrada são sujeitos a um controlo interno de ganho e desvio patenteado pela AMAC e o período do sinal será dividido de 4 a 4096 vezes. Os ICs compreendem três amplificadores de instrumentação com factores de ganho ajustáveis. Os codificadores incrementais que possuem uma interface de tensão e pontes de medição até 1Vpp podem ser ligados directamente. Os sensores com interface de corrente e fotodiodos-arrays são adaptados por um circuito externo simples. O CI funciona tanto com sinais de entrada com uma extremidade como com sinais de entrada diferenciais. O ruído dos sinais dos sensores é evitado por um filtro analógico de comutação. Além disso, uma histerese digital pode suprimir o ruído de borda dos sinais de saída com baixas frequências de entrada e com a paragem. O AM-IP4k é o primeiro interpolador AMAC com filtro de supressão de jitter implementado para saídas ABZ. A qualidade dos sinais emitidos pelos sensores é monitorizada nos ICs. Para esse efeito, é possível activar 9 sinais de erro diferentes, indicando o tipo de erro. Para o cálculo da posição pode ser colocado na EEPROM do CI um conjunto de coeficientes específicos de sensor ou escala para uma correcção de 360 graus (codificador rotativo) e uma correcção da forma do sinal (tanto linear como codificador rotativo). Desta forma, os harmónicos dos sinais sinusoidais ou imprecisões da escala de medição não conduzem a erros no valor da posição.
