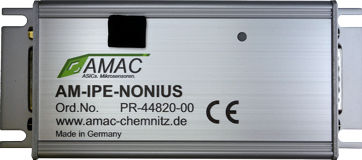

Interpolador de 2 canais AM-IPE-Nonius

de 6 canaisprogramávelcom interface ABZ

A unidade de interpolação de 2 canais AM-IPE-Nonius é utilizada para aumentar a resolução dos sistemas de medição de distância e ângulo absolutos com 2 sinais de saída sinusoidais (sinais vernier) deslocados em 90 ° e para calcular a posição absoluta do sensor a partir dos dois sinais vernier. Podem também ser ligados um ou dois sistemas de medição incremental de posição e ângulo de dois canais. O circuito integrado de interpolação vernier GC-NIP divide os períodos senoidais do sinal de entrada em até 8192 incrementos para calcular a posição incremental de ambos os canais, bem como a posição absoluta determinada por meio do cálculo vernier. A resolução da posição é precisa até 22 bits. A fim de aumentar a precisão da posição absoluta, um conjunto de coeficientes específicos de sensor e de escala pode ser armazenado na EEPROM do GC-NIP. Os sinais de entrada são sujeitos a um ganho específico de AMAC e correcção de desvio. Além disso, o deslocamento de fase dos sinais de entrada pode ser corrigido estaticamente usando um potenciómetro digital. O ruído do sinal do sensor é evitado por um filtro analógico passa-baixo. Além disso, uma histerese digital suprime o ruído de borda dos sinais de saída em baixas frequências e em paragem. Como resultado, um contador de interpolação subsequente funciona sem erros mesmo no caso de breves perturbações no sinal de entrada. O sinal de posição pode ser transmitido aos componentes a jusante através da interface SPI, interface SSI, interface BiSS ou como um sinal convencional de onda quadrada ABZ.
