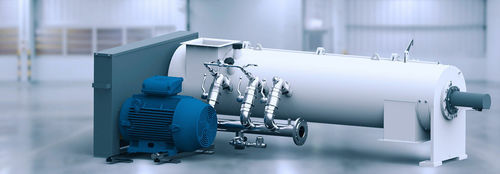

Misturador com rotor

verticalhorizontalcontínuo

Visão geral
O misturador contínuo KAHL é um sistema horizontal com pás agitadoras de alta rotação, concebido para misturar substâncias farinhentas, granulares, fibrosas ou em flocos com líquidos e vapor. Permite a alimentação simultânea de vários fluxos a granel e a injeção de líquidos/vapor, e utiliza o princípio de vórtice para produzir misturas sem grumos. As pás agitadoras são ajustáveis para controlar o tempo de permanência e a formação do vórtice, possibilitando adaptar o processo ao produto. Está disponível em quatro tamanhos com potências de motor de 7,5 a 110 kW, oferecendo elevada variabilidade de débito.

Projeto
O corpo do misturador é de construção soldada e possui grandes tampas de inspeção e montagem para acesso facilitado. A câmara de mistura pode ser revestida com uma camisa interior substituível em plástico ou aço inoxidável para evitar aderências. Os líquidos são adicionados através de dispositivos de injeção. Um eixo robusto suporta ferramentas de mistura ajustáveis e facilmente substituíveis, fabricadas em fundição especial resistente ao desgaste. O eixo funciona em rolamentos antifricção dispostos fora da câmara de mistura e é dinamicamente equilibrado com discos de balanceamento em câmaras separadas para operação muito suave. É possível efetuar balanceamento posterior no local. Existem vedações especiais entre as câmaras de mistura e de balanceamento.

Aplicação
O misturador contínuo KAHL é adequado a operações em que é necessário adicionar líquidos a sólidos, por exemplo a umidificação de pós ou grânulos, mistura contínua de ração com líquidos e vapor e o melassamento da polpa de beterraba seca. É utilizado na alimentação animal, processamento de alimentos e em aplicações industriais de acondicionamento de materiais que exigem adição controlada de líquidos e mistura sem grumos.

• Adição simultânea de múltiplos fluxos a granel, líquidos e vapor
• Princípio de vórtice para misturas sem grumos
• Pás agitadoras ajustáveis para influenciar o débito e a formação do vórtice
• Revestimento da câmara substituível (plástico ou aço inoxidável)
• Ferramentas de mistura ajustáveis e substituíveis em fundição especial resistente ao desgaste
• Eixo dinamicamente equilibrado com câmaras de balanceamento separadas

Especificações técnicas

• Tipo: Misturador contínuo horizontal com pás agitadoras de alta rotação
• Tamanhos: Quatro tamanhos disponíveis
• Faixa de potência do motor: 7,5 kW a 110 kW
• Câmara de mistura: Construção soldada com grandes tampas de inspeção e montagem
• Revestimento opcional: Camisa interior substituível em plástico ou aço inoxidável
• Adição de líquido: Via dispositivos de injeção
• Ferramentas de mistura: Ajustáveis, facilmente substituíveis, em fundição especial resistente ao desgaste
• Rolamentos do eixo: Rolamentos antifricção dispostos fora da câmara de mistura
• Balanceamento: Eixo dinamicamente equilibrado com discos de balanceamento em câmaras separadas; reequilíbrio no local possível
• Vedação: Vedações especiais entre as câmaras de mistura e de balanceamento
• Aplicações típicas: Umidificação de materiais granulares/pulverulentos, mistura contínua de ração com líquidos/vapor, melassamento da polpa de beterraba seca
