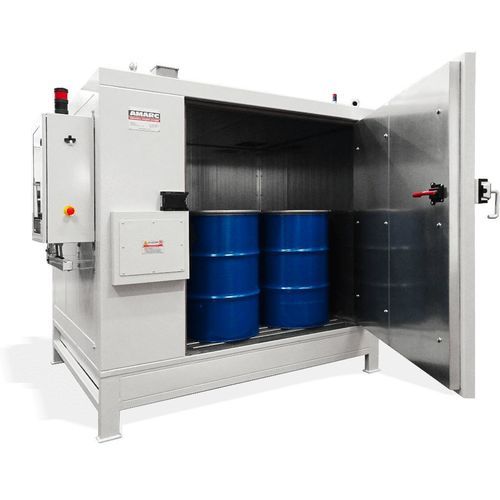

Aquecedor de tambor de óleo CC 00 series

para águapara altas temperaturasindustrial

Visão geral
Os armários de aquecimento para tambores AMARC foram concebidos para aquecer materiais contidos em tambores de 200 L ou IBCs de 1000 L. Disponíveis em soluções standard ou totalmente personalizadas, os armários privilegiam eficiência térmica e segurança funcional para processos industriais.

Aplicações e setores

• Aquecimento, mudança de fase, redução de viscosidade ou fusão de produtos em tambores/contentores antes de operações de transferência ou processamento.
• Setores comuns: químico, cosmético, farmacêutico, alimentar e bebidas, petroquímico, blending, oil & gas.

Construção
Os armários são construídos sobre uma estrutura soldada em aço com paredes portantes em chapa e painéis isolados em lã mineral sem amianto. Principais aspetos construtivos:

• Robustez estrutural: estruturas internas de proteção e prateleiras dimensionadas e calculadas para resistir às operações de carga/descarga.
• Isolamento térmico: projeto que evita pontes térmicas e minimiza perdas de calor para garantir troca térmica eficiente.

Funcionamento
A transferência de calor realiza-se principalmente por convecção forçada. Uma unidade de ventilação superior direciona o ar através de elementos de aquecimento elétricos ou um permutador (água quente, vapor, óleo diatérmico) para condutas de distribuição que fornecem ar aquecido de forma uniforme aos tambores/contentores, gerando turbulência para otimizar a troca térmica. A temperatura é controlada por um regulador digital no painel de comando com uma sonda posicionada de forma representativa.

Modelos standard e opções de configuração
A gama standard, resultado de mais de 30 anos de instalações, oferece vários modelos e elevado grau de configurabilidade. Principais variáveis:

• Temperatura de operação: standard até +100°C; variantes até +150°C (aquecimento elétrico).
• Capacidade: 2, 4, 8, 12, 16, 24, 32, 40, 48 tambores.
• Métodos de aquecimento: Elétrico, Vapor, Água quente, Óleo diatérmico.
• Instalação: Interior ou Exterior.
• Opções ATEX / à prova de explosão: zonificação interna/externa disponível.

Modelos — Monozona (resumo)

• 2 TAMBORS — CC 001 S1 — zonas: 1 — 2 × 200 L — L 1580 mm × P 1650 mm × A 1950 mm — níveis de carregamento: 1
• 4 TAMBORS — CC 002 S1 — zonas: 1 — 4 × 200 L — L 2080 mm × P 1650 mm × A 1950 mm — níveis: 1
• 8 TAMBORS HORIZONTAL — CC 003 S1 — zonas: 1 — 8 × 200 L — L 3595 mm × P 1650 mm × A 1950 mm — níveis: 1
• 8 TAMBORS VERTICAL — NC 004 S1 — zonas: 1 — 8 × 200 L — L 2445 mm × P 1650 mm × A 2970 mm — níveis: 2
• 12 TAMBORS HORIZONTAL — NC 008 S1 — zonas: 1 — 12 × 200 L — L 5455 mm × P 1650 mm × A 1750 mm — níveis: 1
• 12 TAMBORS VERTICAL — NC 029 S1 — zonas: 1 — 12 × 200 L — L 2445 mm × P 1650 mm × A 4370 mm — níveis: 3
• 16 TAMBORS VERTICAL — NC 007 S1 — zonas: 1 — 16 × 200 L — L 3845 mm × P 1650 mm × A 2970 mm — níveis: 2
• 24 TAMBORS — NC 009 S1 — zonas: 1 — 24 × 200 L — L 5455 mm × P 1650 mm × A 2970 mm — níveis: 2
• 32 TAMBORS — NC 013 S1 — zonas: 1 — 32 × 200 L — L 6955 mm × P 1650 mm × A 2970 mm — níveis: 2
• 40 TAMBORS — NC 015 S1 — zonas: 1 — 40 × 200 L — L 8865 mm × P 1650 mm × A 2970 mm — níveis: 2
• 48 TAMBORS — NC 028 S1 — zonas: 1 — 48 × 200 L — L 9575 mm × P 1650 mm × A 2970 mm — níveis: 2

Modelos — Multizona (resumo)
Os armários multizona permitem controlo independente da temperatura por zonas, possibilitando o aquecimento simultâneo de diferentes produtos e poupança de energia em cargas parciais. Exemplos:

• 8 tambores horizontal, 2 zonas (4+4) — CC 006 S1 — L 4040 mm
• 12 tambores horizontal, 2 zonas (4+8) — CC 010 S1 — L 5555 mm
• 12 tambores horizontal, 3 zonas (4+4+4) — CC 029 S1 — L 6010 mm
• 24 tambores, 2 zonas (8+16) — NC 016 S1 — L 6300 mm
• 32 tambores, 4 zonas (8+8+8+8) — CC 030 S1 — L 7975 mm

Opcionais e personalização
Lista extensa de opcionais: materiais (aço carbono / galvanizado / AISI 304 / AISI 316 interior e/ou exterior), ciclos de pintura especiais (primário epóxi + acabamentos poliuretano; ciclos certificados para ambientes corrosivos), construções de fundo (chapa 3 mm, elementos tubulares, cuba de recolha com diferentes capacidades e drenagem), tipos de porta (simples/dupla, deslizante, persiana, persiana vertical automática), sistemas de bloqueio contra vento/anti‑apuramento, extração de fumos e renovação de ar (temporizado, on/off, intertravado), detetores de gás interligados com lógica de segurança, envolventes de comando estanques ou com maior grau IP, variantes ATEX conforme zonificação de gás.

Documentação e exemplos de layout
Folhas de layout e brochuras técnicas por modelo disponíveis (códigos de desenho, capacidades, dimensões, métodos de operação recomendados).

Características / especificações técnicas

• Métodos de aquecimento: Elétrico, Vapor, Água quente, Óleo diatérmico; combinações duplas a pedido.
• Temperatura de operação: standard até +100°C; variantes até +150°C (elétrico). A temperatura alcançável depende das condições de alimentação para aquecimento por fluido.
• Gama de capacidades: 2 a 48 tambores (alternativamente 1–12 IBCs); base de palete padrão 1200×1200 mm para 4 tambores por estação.
• Construção: estrutura soldada em aço, painéis isolados em lã mineral sem amianto; acabamentos opcionais em AISI 304 / AISI 316.
• Controlo: regulador digital com sonda; zonas de regulação simples ou múltiplas conforme o modelo.
• Segurança: opções de conformidade ATEX, intertravamento de portas, dispositivos anti‑aprisionamento, intertravamentos de extração, detetores de gás.
• Opções de fundo/tanque: fundo standard 3 mm ou fundo tubular; cuba de recolha em várias capacidades, drenagem por flange ou válvula de esfera.
• Instalação: variantes internas ou externas; versões exteriores com vedação adicional, cobertura protetora e painéis de comando com IP superior.
• Documentação: layouts PDF por modelo e brochuras gerais com desenhos técnicos, dimensões, listas de opções e notas de instalação.
