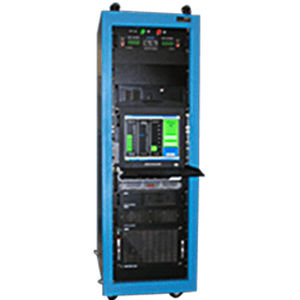

Simulador de bateria programável BSS

para teste de carga/descargapara simulação de células

Detalhes do produto
Produto: Simulador de cadeia de baterias (BSS)
Descrição: Sistema de simulação de baterias para emulação de carga e descarga em testes de naves espaciais

Visão geral
Os simuladores de cadeia de baterias Elgar (BSS) fornecem emulação de alimentação controlável para testes espaciais. O BSS suporta a simulação de topologias de baterias com múltiplos terminais e foi projetado para verificação integrada ao nível do sistema em vez da simples eliminação da bateria. O comportamento do simulador é dirigido por tabelas de carga em formato de planilha adaptadas à topologia e condição da bateria. Várias tabelas podem ser armazenadas e recuperadas no computador host.

Modos de operação
O BSS opera em dois modos: estático e dinâmico. Em modo estático, um valor de estado de carga especificado produz instantaneamente a tensão terminal correspondente, eliminando ciclos longos de descarga. Em modo dinâmico, o BSS monitora a energia de carga/descarga aplicada a partir de um ponto inicial e ajusta a tensão terminal em tempo real para emular o comportamento da bateria.

Configurações e simulação de sensores
Existem versões para pack de bateria simples e duplo. Correntes de descarga de até 150 A e correntes de carga de até 50 A por bateria são suportadas. Simuladores de sensores opcionais (termistor, transdutor de pressão, saídas de carga aquecida, extensômetros, bypass/curto de célula) permitem interação em malha fechada com reguladores de potência da espaçonave para emulação realista.

Controle e integração
Cada BSS é um sistema totalmente integrado e turnkey com interface gráfica Windows e software de controle de hardware. O controlo é feito via Ethernet padrão ou GPIB opcional usando comandos em formato SCPI. A gestão de ficheiros permite carregar e executar várias bases de dados de baterias de forma transparente.

Recursos e benefícios

• Disponível em versões pack simples e duplo para configurações de teste flexíveis
• Opções de simulação de sensores para termistores, extensômetros, cargas de aquecimento e bypass/curto de célula
• Comportamento da bateria modificado por download de planilhas para simular químicas como NiMH, Li‑ion e NiCd

Operação de base de dados flexível
Um motor de base de dados dedicado calcula a tensão terminal a partir do estado de carga e da corrente instantânea e pode controlar transdutores de pressão simulados para permitir testes de carga em malha fechada. O motor pode emular falhas comuns de bateria, como células em curto, transferência de carga degradada e envelhecimento.

Pacotes integrados de simuladores de sensores
Simuladores integrados de termistor e transdutor de pressão permitem testes em malha fechada de sistemas de condicionamento de bateria, acelerando a depuração e oferecendo maior flexibilidade de teste.

Totalmente programável
Todos os aspetos da simulação de bateria são programáveis. As simulações podem ser suspensas e retomadas; os pontos de ajuste e os dados operacionais estão disponíveis localmente ou remotamente.

Atenção à segurança da espaçonave
Vários mecanismos de segurança são fornecidos, incluindo pontos de corte/redução de sobrecorrente configuráveis pelo utilizador e proteção de sobretensão programável.

Ampla gama de potência
Níveis de potência de carga/descarga estão disponíveis desde menos de 1 kW até vários kW para satisfazer diferentes requisitos de teste.

Serviço de integração em rack de potência
Soluções turnkey de subsistemas de potência em rack podem ser fornecidas, montadas com fontes de alimentação programáveis adequadas e configuradas às especificações do cliente.

Segurança do sistema de teste
O uso do BSS em vez de baterias de voo reduz a necessidade de carregar/descargar repetidamente as baterias de voo e diminui o risco de curto‑circuito durante as campanhas de teste.

Velocidade do processo de teste
O BSS permite alterações rápidas e repetíveis do estado de carga em comparação com baterias de voo, acelerando os ciclos de verificação.

Especificações técnicas

• Família/nome do produto: Elgar Battery String Simulator (BSS)
• Modos de operação: Estático e Dinâmico
• Controle/interface: GUI Windows; Ethernet padrão; GPIB opcional; suporte a comandos SCPI
• Formato de tabelas de carga: Banco de dados baseado em planilha; múltiplas tabelas armazenáveis no host
• Configurações disponíveis: Versões simulador single‑pack e dual‑pack
• Corrente de descarga: Até 150 A (por sistema)
• Corrente de carga: Até 50 A por bateria
• Simulação de sensores: Termistor, transdutor de pressão, cargas de aquecimento, extensômetros, bypass/curto de célula
• Recursos de segurança: Pontos de disparo/redução por sobrecorrente ajustáveis pelo utilizador; proteção contra sobretensão programável
• Faixa de potência: De < 1 kW até vários kW
• Capacidades: Simular múltiplas químicas incluindo NiMH, Li‑ion, NiCd; simular falhas de bateria (células em curto, transferência de carga degradada, envelhecimento)
