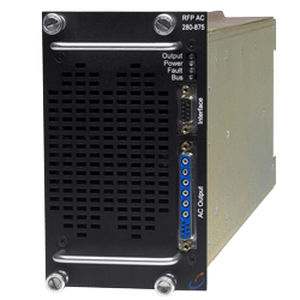

Módulo de potência digital RFP AC

CCCA

Visão geral O ReFlex Power™ é um sistema de energia modular programável de alta densidade que fornece recursos de carga eletrônica, CA e CC, tudo sob o controle de um único controlador. Ele fornece uma plataforma reconfigurável e flexível ideal para ATE e ambientes de teste de produção onde o RFP™ pode fornecer estímulo programável e energia de polarização, bem como cargas programáveis para o(s) dispositivo(s) em teste. O mainframe EIA 4U RFP™ pode conter até 12 módulos de ranhura única ou combinações de módulos de ranhura única, dupla e tripla. A estrutura principal pode suportar até 6 kW de potência de saída. Até 8 mainframes (potencialmente até 95 módulos) podem ser controlados através de um único controlador utilizando um protocolo de barramento proprietário de alta velocidade. O controlador RFP™ comunica com o anfitrião através de uma ligação LAN Ethernet concebida para estar em conformidade com a norma LAN Extension for Instrumentation. Os módulos do sistema RFP™ podem ser combinados através do controlador para criar "activos virtuais" com as combinações de tensão/corrente necessárias para um regime de teste específico, reduzindo a complexidade logística e o custo total de propriedade. Os módulos de potência disponíveis incluem

• Somente um slot, fontes DC programáveis de 330 Watt
  • 16 V, 20,6 A
  • 65 V, 5,1 A
• Somente um slot, fontes DC programáveis de 1 kW
  • 33 V, 30 A
  • 50 V, 20 A
  • 50 V, 25 A
  • 120 V, 8.3 A
  • 450 V, 2,3 A
• Fonte CA programável de slot triplo, 875 VA, monofásica
  • Faixa dupla: 280 V(rms), 3,5 A(rms)
  • Faixa dupla: 140 V(rms), 7 A(rms)
• Cargas electrónicas DC programáveis, 500 V, tripla ranhura
  • 15 A, 375 W
  • 30 A, 750 W

Caraterísticas principais

• Alta densidade de potência (2 VA/polegada cúbica)
• Saída monofásica ou multifásica
• Operação em paralelo
• Fator de crista de 4,8
• Tecnologia de malha de controlo digital
• Correção do fator de potência (PFC) ≥0,95
• Simulação de brown-out
• Módulos AC 875 VA
• Faixa de frequência de operação: 45 a 5.000 Hz (dependente do módulo)
• Entrada AC/DC universal via mainframe
• Integração simples e configurável pelo utilizador

Resumo das especificações Modelo: RFP AC Power Tensão: 140 - 280 V Corrente: 3,5 - 7 A Potência: 875 VA Visão geral: Módulo de potência ReFlex de saída CA Descrições dos números de modelo e opções (seleção extraída da página) Mainframe RFP-M0000-001-0000 - Estrutura principal de 12 slots RFP-M0000-001-1E00 - Estrutura principal de 12 ranhuras com conetor de entrada CA de 90 graus RFP-M0000-REC-0000 - Estrutura principal de 12 ranhuras com encastrar RFP-M0000-REC-1E00 - Estrutura principal embutida de 12 slots com conetor de entrada CA de 90 graus Opções de mainframe 5380059-01 - Módulo de obturação de ranhuras do chassi 5380317-01 - Cabo de linha CA não terminado de 2 metros com conetor de mainframe 5380554-01 - Cabo de linha CA não-terminado de 2 metros com conetor de estrutura principal para conexão monofásica de 125V, 20A 5380555-01 - Cabo de 2 metros de corrente alternada não-terminado com conetor da estrutura principal para ligação monofásica de 250V, 20A 5380556-01 - Cabo de linha CA não-terminado de 2 metros com conetor da estrutura principal para conexão trifásica de 120V/208V, 30A 5380318-01 - Mate do conetor da estrutura principal da entrada CA 5380054-01 - Cabo de interconexão do chassi de 36 polegadas 5380054-02 - Cabo de interconexão do chassi de 97 polegadas 5380054-03 - Cabo de interconexão do chassi 135 polegadas Controlador RFP-C1LAN-000-0000 - Controlador padrão RFP-C1LAN-000-1F00 - Controlador com temperatura de funcionamento alargada Opções do controlador 5380441-01 - Controlador com cabo Dsub de 15 pinos e 9 pés 5380441-03 - Cabo de 9 pés Dsub de 15 pinos do controlador (curva de 90 graus) 5380509-01 - Conector de curto-circuito de interbloqueio do controlador 5380269-01 - Kit de acoplamento de conectores Módulos DC (seleção) 16 V RFP-D1016-021-1G00 - 1 ranhura, 16 Vdc, 20,6 A, 330 W com relé de desconexão/polaridade (1G) RFP-D1016-021-2D00 - 1 Ranhura, 16 Vdc, 20,6 A, 330 W + Temp. Temp. alargada RFP-D1016-021-1G1A - 1 Slot + Certificado de Calibração 65 V RFP-D1065-5A1-1G00 - 1 Ranhura, 65 Vdc, 5,1 A, 330 W com Relé de Desconexão/Polaridade (1G) 33 V (2 ranhuras, 1 kW) RFP-D2033-030-1G00 - 2 ranhuras, 33 Vdc, 30 A, 1 kW com relé de desconexão/polaridade (1G) 50 V (2 ranhuras, 1 kW) RFP-D2050-020-1G00 - 2 ranhuras, 50 Vdc, 20 A, 1 kW com relé de desconexão/polaridade (1G) RFP-D2050-025-1G00 - 2 ranhuras, 50 Vdc, 25 A, 1 kW com relé de desconexão/polaridade (1G) 120 V (2 ranhuras, 1 kW) RFP-D2120-8A3-1G00 - 2 ranhuras, 120 Vdc, 8,3 A, 1 kW com relé de desconexão/polaridade (1G) 450 V (2 ranhuras, 1 kW) RFP-D2450-2A3-1G00 - 2 ranhuras, 450 Vdc, 2,3 A, 1 kW com relé de desconexão/polaridade (1G) Opções do módulo DC (cabos e kits) 5380444-01 - Cabo de saída de 16 Vdc com 9 pés 5380444-03 - Cabo de saída de 16 Vcc com 9 pés - curvatura de 90 graus 5380445-01 - Cabo de saída de 65 Vcc com 9 pés 5380446-01 - Cabo de saída de 9 pés de 33 Vdc/50 Vdc 5380453-01 - Cabo de saída de 9 pés de 120 Vcc 5380447-01 - Cabo de saída de 450 Vcc com 9 pés 5380443-01 - Cabo de 9 pés D-sub de 9 pinos do módulo 5380508-01 - Conector de curto-circuito de intertravamento do módulo 5380270-01 - Kit de acoplamento de conetor de 16 VCC 5380270-02 - Kit de acoplamento de conetor de 65 Vcc 5380271-01 - Kit de acoplamento de conetor de 33 Vcc/50 Vcc 5380271-03 - Kit de acoplamento de conectores de 120 Vcc 5380271-02 - Kit de acoplamento de conectores de 450 Vcc Módulos CA RFP-A301K-875-1G00 - 3 ranhuras, 875 VA, 45-1,2 kHz com relé de desconexão (1G) RFP-A301K-875-2D00 - 3 ranhuras, 875 VA, 45-1,2 kHz + Temp. Temp. alargada RFP-A305K-875-1G00 - 3 ranhuras, 875 VA, 45-5 kHz com relé de desconexão (1G) RFP-A305K-875-2D00 - 3 ranhuras, 875 VA, 45-5 kHz + Temp. de operação alargada Temp. Opções do Módulo AC 5380450-01 - Cabo de saída AC de 9 pés 5380450-03 - Cabo de saída AC de 9 pés - curvatura de 90 graus 5380272-01 - Kit de acoplamento do conetor de saída CA Módulos de carga RFP-L3500-375-1G00 - 3 ranhuras, 375 W, 500 Vdc, 15 A com relé de desconexão/polaridade (1G) RFP-L3500-750-1G00 - 3 ranhuras, 750 W, 500 Vdc, 30 A com relé de desconexão/polaridade (1G) Opções do módulo de carga 5380452-01 - Cabo de entrada de 9 pés para cargas CC 5380273-01 - Kit de acoplamento de conetor de carga CC Nota: as listagens de modelos/opções acima são retiradas diretamente da tabela de descrição do número de modelo do produto na página.
