Máquina de ensaio de tensão CS2Plus series

de vida útilde flexãode compressão

Visão geral

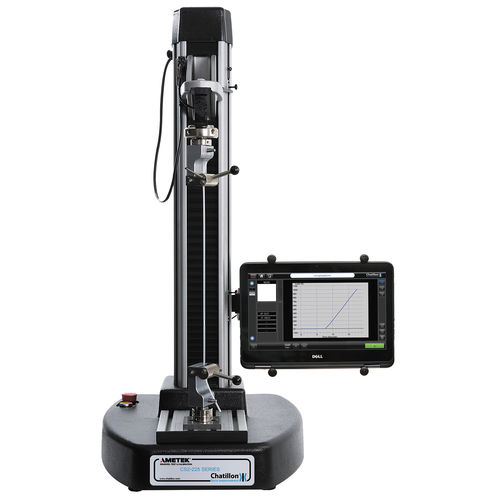

A máquina de ensaio de força digital CS2Plus da Chatillon é um equipamento de alta precisão orientado para produção, projetado para ensaios de materiais e componentes até 5 kN (1124 lbf). Baseada na plataforma CS2, oferece funcionalidades ampliadas para controlo de qualidade em laboratório e produção.

Setores e aplicações

• Dispositivos médicos
• Plásticos
• Embalagem
• Produtos farmacêuticos e cosméticos
• Eletrónica
• Borracha
• Madeira e compósitos

Operação intuitiva e interface
A CS2Plus integra uma consola 2 em 1 com ecrã tátil a cores de 13 polegadas. A interface fornece visualização gráfica e tabular dos resultados e um fluxo orientado para configuração, execução de ensaios e geração de relatórios, permitindo operação autónoma sem PC.

Capacidades de ensaio versáteis

• Ensaios de tracção
• Ensaios de compressão
• Ensaios de cisalhamento
• Ensaios de flexão
• Sequências multi-estágio avançadas e personalizadas

Parâmetros programáveis e funções

• Ensaios de limite (carga, deslocamento e tempo)
• Ensaios de rotura
• Ensaios cíclicos e em loop
• Sequências multi-estágio / definidas pelo utilizador
• Cálculo da constante da mola
• Medida de altura/comprimento

Modelos disponíveis

• CS2Plus-1kN (225 lbf): capacidade até 1 kN; profundidade da garganta 180 mm; curso da travessa 500 mm.
• CS2Plus-5kN (1124 lbf): capacidade até 5 kN; profundidade da garganta 150 mm; curso da travessa 800 mm.

Desempenho e aquisição de dados
A CS2Plus oferece precisão de velocidade melhor que 1% e aquisição de dados de alta resolução com taxa de amostragem de 100 kHz. Resultados e estatísticas podem ser exportados em CSV e PDF; suporta exportação automática via RS232 após cada ensaio.

Operação autónoma
A unidade foi concebida para uso autónomo: configuração, execução e relatórios realizam-se diretamente na consola tátil integrada, sem software externo.

Documentação e firmware
São fornecidos manuais, fichas técnicas e atualizações de firmware para a plataforma CS2Plus e a família CS2 para melhorar o controlo de movimento, fiabilidade e funcionalidades.

Especificações / dados técnicos

• Nome da série: CS2Plus
• Fabricante / Marca: Chatillon
• Opções de capacidade: CS2Plus-1kN e CS2Plus-5kN
• CS2Plus-1kN: profundidade da garganta 180 mm; curso da travessa 500 mm; capacidade 1 kN (225 lbf)
• CS2Plus-5kN: profundidade da garganta 150 mm; curso da travessa 800 mm; capacidade 5 kN (1124 lbf)
• Capacidade máxima de ensaio: até 5 kN (1124 lbf)
• Consola: ecrã tátil a cores 13 polegadas (2 em 1)
• Precisão de velocidade: melhor que 1%
• Taxa de amostragem de dados: 100 kHz
• Formatos de exportação: CSV e PDF; exportação automática RS232 após cada ensaio
• Tipos de ensaio suportados: tracção, compressão, cisalhamento, flexão, cíclico/multi-estágio
• Funções programáveis: limites (carga/deslocamento/tempo), rotura, cíclico, multi-estágio utilizador, cálculo constante mola, medição de altura
• Operação: unidade autónoma, não requer PC
