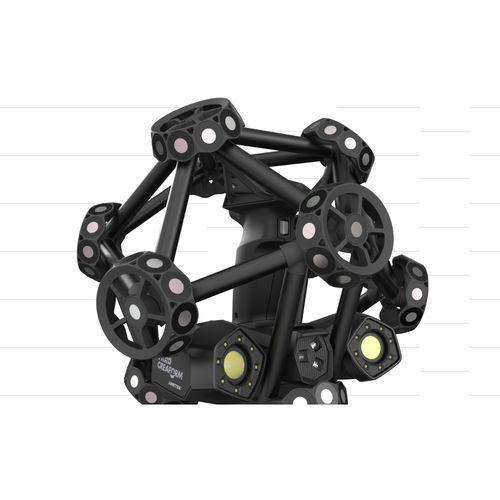

Scanner 3D MetraSCAN BLACK2

para CMMópticoportátil

Visão geral
O MetraSCAN 3D é um scanner CMM óptico portátil de nível metrológico concebido para controle de qualidade em fábrica e laboratórios de metrologia. A arquitetura 3‑em‑1 suporta referenciamento dinâmico C‑Track, modo stand‑alone e sondagem combinada (com HandyPROBE), permitindo implantação flexível com rastreabilidade acreditável.

Principais características

• Precisão de nível metrológico e rastreabilidade ISO/IEC 17025
• Três configurações operacionais: modo C‑Track, modo stand‑alone e modo de sondagem (compatível com HandyPROBE)
• Tecnologia de laser azul otimizada para superfícies brilhantes e refletivas—minimiza preparação das peças
• Referenciamento dinâmico (auto‑posicionamento e C‑Track) para manter precisão em grandes volumes
• Digitalizações de alta resolução e visualização de malha ao vivo para feedback imediato
• Digitalização sem alvos e elevado rendimento de medição para acelerar o fluxo digitalização→relatório
• Volume de medição expansível via fotogrametria integrada e extensão automática

Aplicações

• Inspeção dimensional e inspeção de primeira peça
• Controle de qualidade (QC) e garantia de qualidade (QA) na produção
• Verificação de montagem, validação de ferramentas e MRO
• Análise de deformação e engenharia reversa (scan‑to‑CAD)
• Inspeções in‑situ na fábrica e fluxos de trabalho de laboratório

Modos de operação

• Modo C‑Track: configuração rápida com referenciamento dinâmico para peças de qualquer tamanho
• Modo stand‑alone: verificações rápidas em áreas confinadas ou geometrias complexas sem limite de linha de visão
• Modo de sondagem: digitalização combinada e sondagem tátil com HandyPROBE

Vantagens

• Desempenho metrológico confiável na fábrica—insensível a vibrações e movimento das peças
• Visualização de malha em tempo real e aquisição guiada para captura eficiente de dados
• Digitalização sem alvos reduz o tempo de configuração e necessidades de fixação
• Altas taxas de medição e geração de malha instantânea aceleram inspeções e relatórios
• Complementos modulares e kits de automação disponíveis para integração em produção

Características / especificações técnicas

• Nome comercial: MetraSCAN 3D
• Precisão declarada (configuração principal típica): 0,025 mm
• Resolução de medição: 0,025 mm
• Fonte de luz (exemplo de configuração): múltiplas linhas de laser azul (ex.: 46 + 1)
• Certificação: rastreabilidade de laboratório acreditado ISO/IEC 17025
• Referenciamento dinâmico: auto‑posicionamento e C‑Track
• Volume de medição: grande e expansível com fotogrametria integrada
• Tratamento de superfícies: laser azul para superfícies brilhantes, escuras e refletivas—preparação mínima
• Taxas típicas de medição (dependendo da variante): ~1.800.000 a ~2.800.000 medições/s
• Precisão volumétrica indicativa (dependendo da variante): ~0,064–0,075 mm
• HandyPROBE opcional para fluxos integrados de digitalização e sondagem
