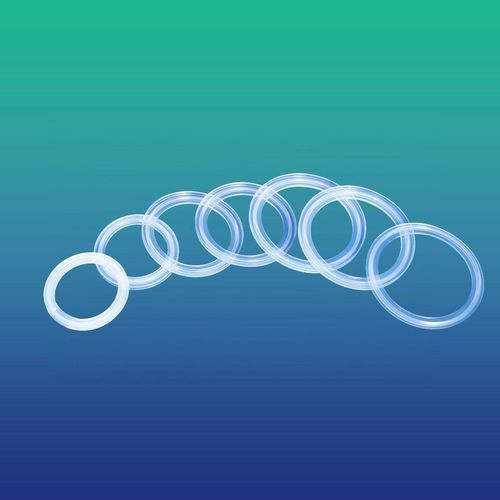

Vedação em PTFE Imaclamp®

em siliconeem EPDMem FKM

Visão geral do produto
As juntas higiênicas Tri‑Clover Imaclamp® fornecem uma solução de vedação sanitária para transferência de fluidos em sistemas de tubulação utilizados em biotech, farmacêutica, alimentos, bebidas e cosméticos. Selam as faces das flanges Tri‑clamp para evitar vazamentos durante a transferência de meios e são adequadas para processos CIP (Clean‑in‑Place) e SIP (Steam‑in‑Place).

Características principais

• Disponíveis em silicone reticulado por platina e elastômeros como FKM, EPDM, PTFE e Nitrilo
• Conformidade com FDA 21 CFR.177.2600 (quando aplicável)
• Atendem aos requisitos USP Class VI (quando aplicável)
• Isentas de ingredientes de origem animal
• Disponíveis com colarinho (lábio) para melhor aderência ou sem colarinho
• Cores padrão: vermelho, laranja, branco, transparente

Tipos

• Juntas T/C
• Juntas T/C com malha (reforço em aço inox)
• Juntas envelopadas em PTFE
• Juntas T/C com sensor (detecção em linha)
• Juntas T/C de validação (armadilha de esporos / designs de validação)

Materiais de construção

• Silicone reticulado por platina
• Fluoroelastômero (FKM)
• EPDM
• PTFE

Tamanhos padrão disponíveis (tabela)
# | Tamanho normal | D3 | D4 | D5
1 | ½” | 34.0 | 27.5 | 10.9
2 | ½” A (Mini) | 22.0 | 18.0 | 09.5
3 | ¾” | 34.0 | 27.5 | 15.4
4 | 1” | 50.5 | 43.5 | 22.8
5 | 1½” | 50.5 | 43.5 | 35.8
6 | 2” | 64.0 | 56.5 | 48.8
7 | 2½” | 77.5 | 70.5 | 60.5
8 | 3” | 91.0 | 83.5 | 73.1
9 | 4” | 118.0 | 110.0 | 96.0

Informações adicionais
As vedações Imaclamp® são fabricadas segundo normas internacionais como ASME BPE 2009, ISO 1127 e DIN 32676. O produto foi fornecido a mais de 100 OEMs e 3.000 clientes finais em todo o mundo. Documentação regulatória e relatórios de suporte estão disponíveis para os materiais (por exemplo FDA 21 CFR.177.2600, USP Class VI e estudos de extratíveis).

Características técnicas / especificações

• Linha de produto / marca: vedações higiênicas Tri‑Clover Imaclamp®
• Principais polímeros: silicone reticulado por platina, FKM (fluoroelastômero), EPDM, PTFE, Nitrilo
• Formas disponíveis: com colarinho (lábio) e sem; envelopadas em PTFE; reforçadas com malha; variantes com sensor / validação
• Normas: ASME BPE 2009, ISO 1127, DIN 32676
• Regulamentação: conforme FDA 21 CFR.177.2600 e USP Class VI quando aplicável; relatórios de extratíveis disponíveis
• Cores: vermelho, laranja, branco, transparente
• Aplicações típicas: tubulação de processo em biotech, farmacêutica, alimentos, bebidas e cosméticos; compatível com CIP & SIP
• Histórico de fornecimento: fornecido a 100+ OEMs e 3.000+ clientes finais globalmente
• Tamanhos padrão: ½” (incluindo ½” A mini) até 4” com dimensões D3/D4/D5 listadas
