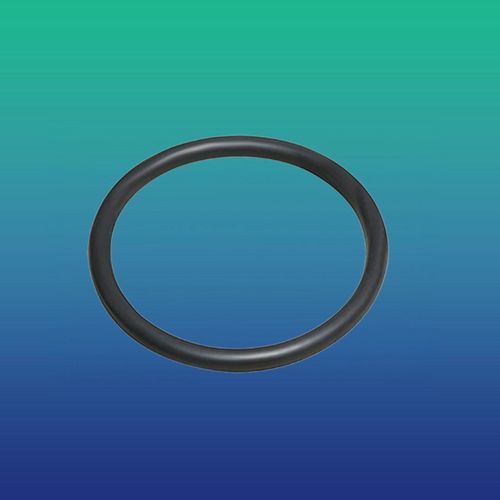

Vedação para a indústria de alimentos e bebidas DIN Union

Visão geral do produto
DIN Union refere-se a conexões conformes à norma DIN 11851. As juntas de união DIN são projetadas especificamente para essas conexões e são comumente usadas em bombas, máquinas e equipamentos de processamento compatíveis com DIN 11851. A união DIN possui um liner de solda cônico que se assenta ligeiramente dentro da parte macho no topo da vedação para garantir o alinhamento correto ao apertar.

Aplicações

• Cervejarias
• Vinícolas
• Laticínios
• Biotecnologia
• Equipamentos e bombas para as indústrias de alimentos e bebidas

Certificações

• FDA 21 CFR 177.2600
• USP Class VI
• NSF 51 (para Silicone)
• ADI Free
• TSE/BSE Free
• Livre de melamina
• USFDA DMF # 32561

JUNTAS DE UNIÃO DIN - Tamanhos
DN10 | D2 12 mm | D1 20 mm | Altura 4,5 mm | Raio 2,3 mm
DN15 | D2 18 mm | D1 26 mm | Altura 4,5 mm | Raio 2,3 mm
DN20 | D2 23 mm | D1 33 mm | Altura 4,5 mm | Raio 2,8 mm
DN25 | D2 30 mm | D1 40 mm | Altura 5 mm | Raio 2,8 mm
DN32 | D2 36 mm | D1 46 mm | Altura 5 mm | Raio 2,8 mm
DN40 | D2 42 mm | D1 52 mm | Altura 5 mm | Raio 2,8 mm
DN50 | D2 54 mm | D1 64 mm | Altura 5 mm | Raio 2,8 mm
DN65 | D2 71 mm | D1 81 mm | Altura 5 mm | Raio 2,8 mm
DN80 | D2 85 mm | D1 95 mm | Altura 5 mm | Raio 2,8 mm
DN100 | D2 104 mm | D1 114 mm | Altura 6 mm | Raio 2,8 mm
DN125 | D2 130 mm | D1 142 mm | Altura 7 mm | Raio 3,5 mm
DN150 | D2 155 mm | D1 167 mm | Altura 7 mm | Raio 3,5 mm

Propriedades físicas
Material | Dureza (Shore A) | Resistência à tração (PSI) | Alongamento (%) | Resistência à rasgamento | Deformação por compressão (%) | Temperatura mínima (°C) | Temperatura máxima (°C)
EPDM | 40–90 | 500–2.500 | 100–700 | Regular a Bom | Pobre a Excelente | -60 | 260
FKM | 60–90 | 500–2.000 | 150–350 | 15 | 5–40 | -25 | 400
CR | 40–90 | 500–3.000 | 100–800 | Bom a Excelente | Pobre a Bom | -45 | 260
NBR | 40–90 | 200–3.500 | 200–650 | 10 | 15–35 | -40 | 250
FFKM | 60–70 | 1.450–2.900 | 125–250 | — | 15–40 | -67 | 626
Silicone | 10–90 | 200–1.500 | 200–700 | 15 | 15–25 | -100 | 626

Características / especificações técnicas

• Nome do produto: DIN Union Gaskets
• Fabricante / Marca: Ami Polymer Pvt. Ltd.
• Projetado para: conexões DIN conformes à norma DIN 11851
• Observação de projeto: o liner de solda cônico se assenta ligeiramente dentro da parte macho para garantir o alinhamento ao apertar
• Materiais disponíveis: Silicone, EPDM, CR (Cloropreno), NBR (Nitrilo), FKM (Viton), FFKM
• Opção de junta detectável por metal disponível para prevenção de contaminação nas indústrias de alimentos, bebidas e farmacêutica
• Certificações / Aprovações: FDA 21 CFR 177.2600; USP Class VI; NSF 51 (para Silicone); ADI Free; TSE/BSE Free; Livre de melamina; USFDA DMF # 32561
• Aplicações: Cervejarias, Vinícolas, Laticínios, Biotech, Equipamentos e bombas para alimentos e bebidas
• Tamanhos DIN disponíveis: DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
• Faixas de propriedades físicas por material (dureza, resistência à tração, alongamento, resistência ao rasgamento, deformação por compressão, temperaturas)
