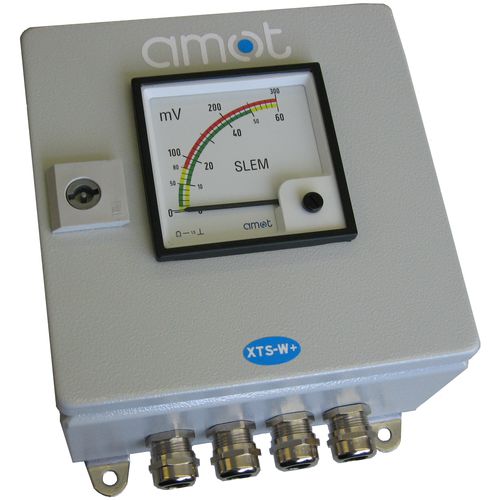

Dispositivo de monitoramento de estado XTS-W (SEDM)

de mediçãopara rolamentospara eixo-árvore

O monitor do dispositivo de terra do eixo de XTS-W fornece um permanent e prontamente - indicação disponível na condição, e conseqüentemente na eficácia, do sistema da ligação do eixo. O monitor do dispositivo de terra do eixo de AMOT compreende um arranjo do anel colector da separação e uma engrenagem subordinada da escova, que seja projetada ser instalada facilmente por pessoais técnicos proficientes e sem a necessidade para ferramentas do especialista. O anel colector é fornecido como duas metades idênticas, roladas ao diâmetro especific do eixo. Para assegurar uma ligação contínua do cátodo e o rolamento de eixo não é danificado, o monitor deve indicar o potencial do eixo que não excede 80 milivolt. As leituras superiores deste valor são indicativas de escovas gastas da ligação ou da engrenagem e/ou de anéis colectores mal mantidos da escova. A medida do potencial do eixo é conseguida pela instalação de uma única escova da monitoração que funcione no anel colector principal da ligação do eixo, mas tem sua engrenagem da escova montada em um splindle separado e isolado. Esta engrenagem da escova é conectada diretamente à unidade do monitor.
