Pingadeira de massa de chocolate 800-20

cabeçote múltiploem linha

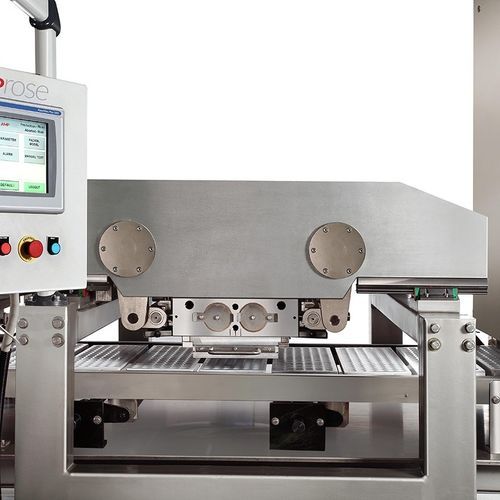

Depositante de linha de gota de chocolate projetado para fazer chips de 0.05g a 0.2g @ 20 cursos/minuto. O corpo do depositante possui duas tremonhas com camisa dupla fabricadas inteiramente em aço inoxidável. O depositante é uma válvula rotativa dupla com design de pistão horizontal. Cada conjunto de barra de acionamento do pistão Chocolate é conectado através de dois elos ao eixo principal e à alavanca. O eixo é acionado de forma positiva e direta por uma caixa de engrenagens planetária em linha e um servo-motor. O curso máximo da barra de acionamento do pistão é de 70mm; o raio da alavanca é de 234mm, o que dá um ângulo de giro total do eixo de 17 graus. O depósito de pistão de chocolate e os cursos e velocidades de sucção são ajustados diretamente de uma unidade Allen-Bradley Panel View 600. A sucção do pistão pode ser ajustada para velocidade e curso ou pode ser totalmente eliminada. 96 pistões são montados em duas barras de acionamento (48 em cada) e mantidos por duas placas de retenção. Os pistões podem ser desconectados e removidos para limpeza, levantando as placas de retenção e extraindo-as através da barra de transmissão. Cada barra de acionamento é apoiada em rolamentos por dois eixos para garantir um movimento horizontal ao longo do curso do pistão. A cabeça do depositante oscilará da esquerda para a direita durante a passagem do depósito de Chocolate e depois voltará à sua posição de parque. O cabeçote é montado em rolamentos lineares e acionado em linha por um servo motor Allen-Bradley e uma caixa de engrenagens planetária. As placas de transferência são mantidas no lugar por duas barras e fixadas com parafusos de cabeça cilíndrica que permitem a troca rápida de placas, mas garantem uma fixação completa. A mudança de um layout de bico para outro requer uma mudança de placas de transferência e a seleção de um novo programa na unidade PanelView 600 da Allen-Bradley.
