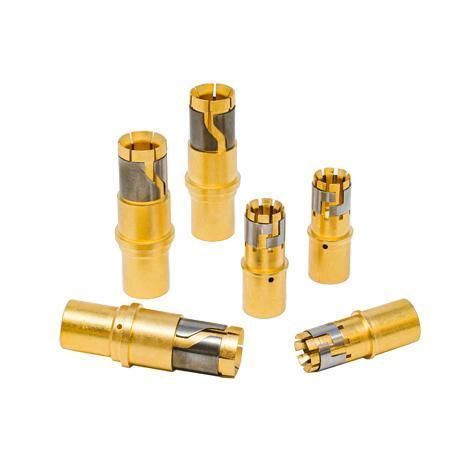

Contato elétrico de crimpar Temper-Grip

de molapara aplicações industriais

Principais características

• Até ~40% mais corrente admissível para o mesmo tamanho de contacto em comparação com contactos padrão
• Tecnologia Napkin-Ring que evita o relaxamento das lâminas a temperaturas elevadas para manter um contacto real e reduzir a resistência
• Versões hooded e non-hooded disponíveis
• Múltiplas opções de terminação; compatível com ferramentas de crimpagem padrão (ex. série M22520 com matrizes apropriadas)
• Pino High-Current opcional para otimizar aumento de temperatura e capacidade de corrente
• Durabilidade: 500 ciclos de acoplamento/desacoplamento

Aplicações

• Conectores série MIL-DTL-38999
• Implementações 38999 POWER Series
• Famílias de conectores EN4165 e EN3645 (dependendo do tamanho)

Informação técnica
Mecânica: durabilidade de 500 ciclos de acoplamento/desacoplamento; desempenho a choque e vibração conforme EN3645 / MIL-DTL-38999. Elétrica: consultar curvas de subida térmica para a corrente máxima contínua admissível; capacidades de sobrecarga elétrica: Tamanho 8 — 92 A por 40 s e 460 A por 0,6 s; Tamanho 4 — 160 A por 40 s e 800 A por 0,6 s. Ambiental: intervalo de funcionamento contínuo −65°C a +200°C.

Detalhes adicionais do produto
Número de peça exemplo: 612793. Compatibilidade: Compatível com MIL-DTL-38999, EN3645, EN4165 quando o tamanho permitir. Pode ser acoplado a pinos standard ou pinos High-Current (a subida térmica e a corrente admissível diferem consoante o pino). Versões hooded e non-hooded disponíveis sob pedido.

Especificações técnicas

• Nome da série: Temper-Grip
• Durabilidade: 500 ciclos de acoplamento/desacoplamento
• Temperatura de funcionamento: −65°C a +200°C (contínuo)
• Aumento de corrente vs contactos padrão: até +40% (valores de referência, com pinos High-Current)
• Sobrecargas elétricas: Tamanho 8 — 92 A (40 s) / 460 A (0,6 s); Tamanho 4 — 160 A (40 s) / 800 A (0,6 s)
• Mecânica: choque e vibração conforme EN3645 / MIL-DTL-38999
• Terminação: vários tipos; compatível com ferramentas de crimpagem padrão
• Versões: hooded e non-hooded
• Tecnologia-chave: design de contacto Napkin-Ring para manter a força de contacto e reduzir a resistência a altas temperaturas
• Famílias típicas de conectores: MIL-DTL-38999, EN3645, EN4165 (dependente do tamanho)
