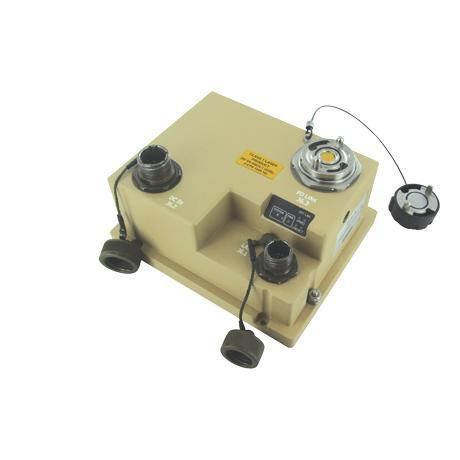

Módulo de interface óptico RES-GMC-1M-FORC

Ethernetde fibra ópticade potência

Visão geral O conversor de mídia por fibra óptica Amphenol Socapex RES-GMC-1M-FORC é um conversor Ethernet compatível com MIL‑STD, concebido para extensão de fibra em campo e controlo remoto de equipamentos através de ligações ópticas. Integra interfaces CTOS de feixe alargado (STANAG 4290) e cumpre MIL‑STD‑461E (EMI), MIL‑STD‑810F/GM (ambiente), MIL‑STD‑1275 e MIL‑STD‑704A (proteção de alimentação). A unidade pode fornecer até 100 A via unidade B quando operada como fonte de alimentação.

Principais características

• Conversor de mídia por fibra óptica robusto / switch Ethernet não gerido
• Controlo remoto por fibra para sistemas implantados
• Interfaces CTOS de feixe alargado (STANAG 4290)
• Normas militares EMI e ambientais: MIL‑STD‑461E, MIL‑STD‑810F/GM
• Normas de proteção de alimentação: MIL‑STD‑1275, MIL‑STD‑704A
• Multiplas opções de alimentação: DC, AC e modos PoE
• Capacidade de saída: até 100 A via unidade B

Aplicações

• Implementação e extensão de redes táticas de fibra óptica
• Controlo remoto e gestão de equipamentos em campo
• Vigilância, proteção perimetral e comunicações C5ISR
• Integração em sistemas de comunicação de veículos e abrigos

Alimentação & opções

• Entrada 18–32 V DC
• Entrada 90–265 V AC (47–65 Hz)
• Power over Ethernet (PoE) como Powered Device: recebe 48 V da LAN1
• Opera como Power Source Equipment: aceita 18–32 V DC e fornece 48 V DC a um dispositivo terminal

Considerações sobre o enlace óptico O orçamento de potência óptica depende da saída do transmissor, da sensibilidade do recetor, das perdas de conector e do tipo/ comprimento do cabo. O alcance máximo varia com fibra monomodo ou multimodo, taxa de dados e standards usados. Planear o orçamento para operação fiável em campo.

Funcionamento O RES-GMC-1M-FORC opera como um conversor de mídia Ethernet não gerido, plug‑and‑play, com portas de fibra e controlo remoto através do enlace óptico quando integrado com equipamento de controlo compatível.

Especificações técnicas

• Modelo: RES-GMC-1M-FORC
• Fabricante: Amphenol Socapex
• Controlo remoto: por fibra
• Feixe alargado: CTOS (STANAG 4290)
• Conformidade: MIL‑STD‑461E, MIL‑STD‑810F/GM, MIL‑STD‑1275, MIL‑STD‑704A
• Entradas de alimentação: 18–32 V DC, 90–265 V AC, opções PoE
• Capacidade de saída: até 100 A via unidade B
• Tipo: conversor de mídia por fibra óptica robusto / switch Ethernet não gerido
