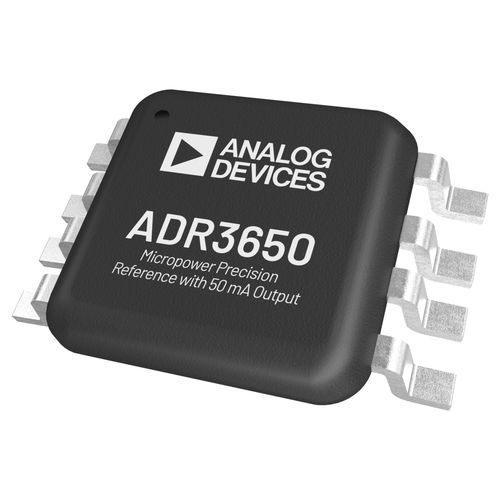

Referência de tensão ADR3650

Os ADR3625\ADR3630\ADR3650 são referências de tensão de baixa potência e alta precisão que apresentam um coeficiente de temperatura máximo de 3 ppm/°C para o grau B num MSOP de 8 pistas. Capazes de fornecer até 70 mA, os ADR3625\ADR3630\ADR3650 são um substituto excecional para os reguladores de baixa desistência (LDO) padrão. Para uma elevada precisão, a tensão de saída e o coeficiente de temperatura são ajustados durante a produção utilizando a tecnologia proprietária DigiTrim® da Analog Devices, Inc. A baixa histerese térmica (7 ppm) e o baixo desvio a longo prazo (160 ppm a 3500 horas) melhoram a precisão durante a vida útil do sistema. É necessária uma capacitância de carga mínima de 0,1 μF para o funcionamento. O ADR3625\ADR3630\ADR3650 é especificado na faixa de temperatura operacional de -‍40°C a +125°C. APLICAÇÕES Fontes de alimentação de precisão Instrumentação portátil Transmissores de processo Sensores remotos Instrumentação médica Monitores de bateria para automóveis Caraterísticas Coeficiente máximo de temperatura 3 ppm/°C (classe B) 6 ppm/°C (classe A) Capacidade de corrente de saída (típica): 70 mA na origem e 20 mA na origem Corrente quiescente baixa: 65 μA Corrente de paragem baixa: 1,5 μA Ruído da tensão de saída (0,1 Hz a 10 Hz): 3 ppm p-p Erro máximo da tensão de saída inicial ±0,04% (classe B) ±0,08% (classe A) Faixa de temperatura de operação: -40°C a +125°C Tensão máxima de entrada: 16 V Baixa tensão de desistência: 0,15 V 1.compatível com lógica de 8 V encapsulamento MSOP de 8 vias
