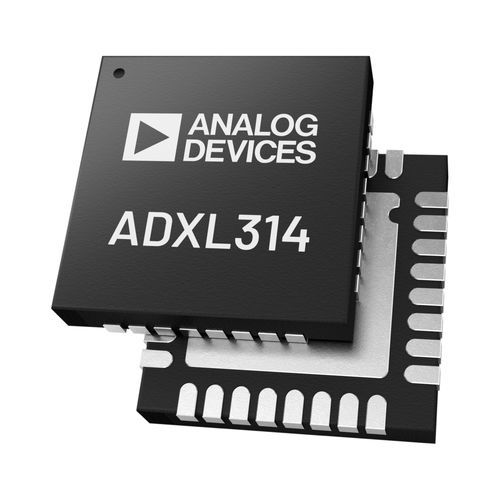

Módulo acelerômetro de 3 eixos ADXL314

com saída digital

O ADXL314 é um acelerómetro digital de 3 eixos, com resolução de 13 bits e com uma gama de ±200 g. Os dados de saída digital são formatados como dados de 16 bits, dois complementos e são acessíveis através de uma interface periférica serial (SPI), 3 ou 4 fios, ou uma interface digital I2C. Um sistema integrado de gestão de memória com um buffer FIFO (primeiro a entrar, primeiro a sair) de 32 níveis pode armazenar dados para minimizar a atividade do processador anfitrião e reduzir o consumo global de energia do sistema. Os modos de baixo consumo permitem uma gestão inteligente da energia com base no movimento, com deteção de limiar e medição ativa da aceleração com baixa dissipação de energia, tipicamente 65 μA para VS = 2,5 V a uma taxa de dados de saída (ODR) de 100 Hz. O ADXL314 é fornecido num pequeno e fino LFCSP de 32 fios de 5 mm × 5 mm × 1,45 mm. APLICAÇÕES Monitorização de pneus e baterias Deteção de eventos de força elevada Caraterísticas gama de medição de ±200 g Baixa potência: 170 μA em modo de medição e 17 μA em modo de espera a VS = 2,5 V (típico) Largura de banda selecionável pelo utilizador até 3200 Hz ODR Resolução de saída fixa de 13 bits Gama de tensão de alimentação: 2,0 V a 3,6 V O sistema de gestão de memória incorporado com tecnologia FIFO minimiza a carga do processador anfitrião Deteção de eventos de choque Monitorização de atividade/inatividade Interfaces digitais SPI (3 ou 4 fios) e I2C Ampla faixa de temperatura: -40 a +125°C sobrevivência a choques de 10.000 g Sem Pb e em conformidade com RoHS Pequeno e fino: lFCSP de 32 fios, 5 mm × 5 mm × 1,45 mm Qualificado AEC-Q100 para aplicações automóveis
