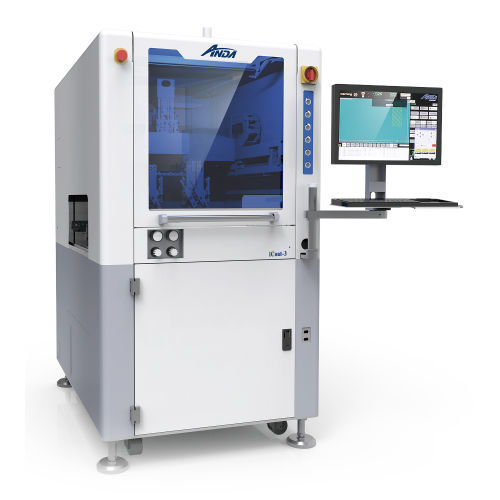

Máquina de revestimento automática iCoat-3 Series

para PCI

O iCoat-3 da ANDA é uma máquina de revestimento selectivo de alta precisão de alta velocidade que foi concebida para atingir um equilíbrio entre o custo e o desempenho. Perfeita para automatizar processos de revestimento de alto volume/resultado ou alta mistura de baixo volume (HMLV) que não requerem rotação de válvulas e inclinação de 35° (ver série iCoat-5). Adequado para montagens de placas de circuito impresso (PCBAs) de painéis ou paletizadas e aplicações de revestimento de grande área. Precisão de funcionamento de ± 0,02 mm (20 µm) (± 0,0007ʺ) Três eixos de movimento (X,Y,Z) Suporta até quatro válvulas de revestimento isolantes numa variedade de arranjos de bicos diferentes, incluindo configurações de válvulas duplas ou quádruplas Precisão de funcionamento ± 0,02 mm (20 µm) Eixos de pórtico: X,Y,Z Pórtico: servomotores, accionamento por fuso de esferas Plataforma de movimento suave da estrutura de aço Interior em aço inoxidável Porta da escotilha com janela de observação Braço de computador giratório regulável em altura Iluminação de inspecção fluorescente (luz negra UV) Recolha automática de resíduos por imersão e purga Limpeza programável de válvulas Sensores de presença de placa Fixação da placa durante o revestimento Armazenamento ilimitado do programa Portas de comunicação USB Farol de Torre Ligeira Válvula e/ou aquecimento de fluidos Sensor de calibração de agulhas de dispersão Medição de material em linha Monitorização do controlo da largura da pulverização do ventilador de filme laser Troca de material (manual) Detecção do nível de material (escala de baixo nível de fluidos) Tanque de material certificado AMSE: 1 / 3 / 5 / 10 gal Selecção de programa de código de barras, 1D ou 2D Câmara de programação de visão CCD c/ inspecção automática de pontos de luz UV de revestimento Câmara de pesquisa fiducial Sensor de altura a laser sem contacto Transportador para serviço pesado 10 kg (22 lbs) peso máximo Transportador de via dupla Transportador multi-estágio ou multi-zona Posto de pré-fechamento da fila Transportador de retorno (por baixo)
