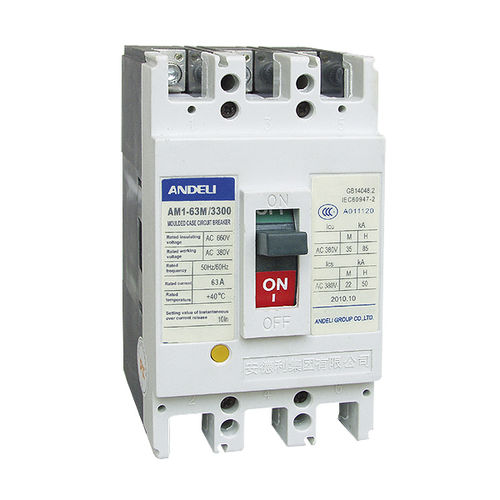

Disjuntor térmico AM1 series

magnéticode tensãoCA

Disjuntor em caixa moldada série AM1 1. Aplicação O disjuntor em caixa moldada série AM1 é um dos produtos desenvolvidos e fabricados com a adoção de tecnologia avançada internacional. É fornecido com tensão isolante nominal de 500 e 800V e utilizado para o circuito de AC 50 / 60Hz, tensão nominal de operação AC 400V (ou abaixo), corrente nominal de operação de até 1.600A para comutação infrequente e partida dos motores. Os produtos estão em conformidade com o padrão IEC60947-2. Nota: 6A sem proteção térmica O pólo N do disjuntor de quatro pólos está situado no lado direito do produto tem quatro tipos: Tipo A: Sem liberação de desarme de corrente no pólo N que fazendo todo o tempo, não fecha e abre com ooutros três pólos. Tipo B: Sem disparo de corrente no pólo N que fecha e abre com os outros pólos. Tipo C: Com disparador de corrente que fecha e abre com os outros três pólos. Tipo D: Com liberação de desarme atual que faz todo o tempo não fechar e abrir com os outros trêspólos. 3. Características de proteção A liberação termodinâmica de um disjuntor fornece o recurso de atraso de tempo inverso,enquanto a liberação magnética é a operação instantânea conforme mostrado na tabela 2 (disjuntor de distribuição) e tabela 3 (disjuntor de proteção do motor).
