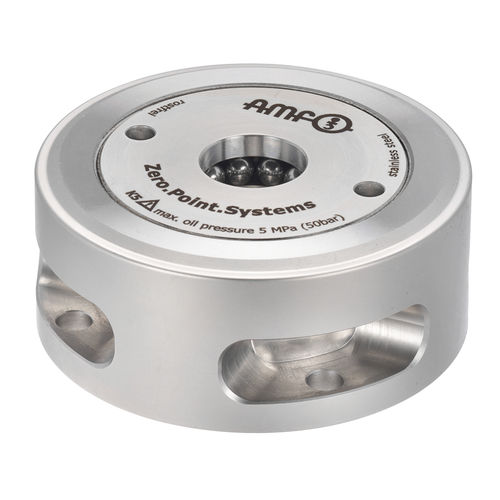

Cilindro de fixação ponto zero de mesa 6370AARL series

rápidoredondo

Abertura pneumática. Abertura pneumática. Pressão de funcionamento de abertura: min. 8 bar - max. 12 bar Pressão de operação de retenção (turbo): min. 5 bar - máx. 6 bar Tampa e pistão endurecido. Repetibilidade < 0,005 mm. Sistema de fixação de ponto zero em combinação com flanges de fixação 6370ZB para uma fixação optimizada em termos de tempo de preparação com processamento de corte e sem corte em todas as áreas, também na indústria alimentar, farmacêutica e química. Nota: O módulo de fixação montado à superfície tem altas forças de fixação, tracção e travamento. Este é aberto pneumaticamente (1) e bloqueado mecanicamente através de força de mola. Para atingir as forças de puxar e travar especificadas, deve ser brevemente retensionado pneumaticamente (turbo) (2). O desacoplamento subsequente das linhas de pressão é sempre possível (o módulo é sem pressão tensionada). Recomenda-se a utilização do intensificador de pressão pneumática 6370ZVL. O módulo de aperto com controlo de sopro e suporte tem três ligações: 1x pneum. de abertura (1) / 1x pneum. de retenção (turbo) (2), 1x pneum. de sopro e controlo de apoio (3). (O blow-out pneumático e o controlo de apoio podem ser opcionalmente ligados) A pedido: - Alojamento individual - Outras opções de automatização
