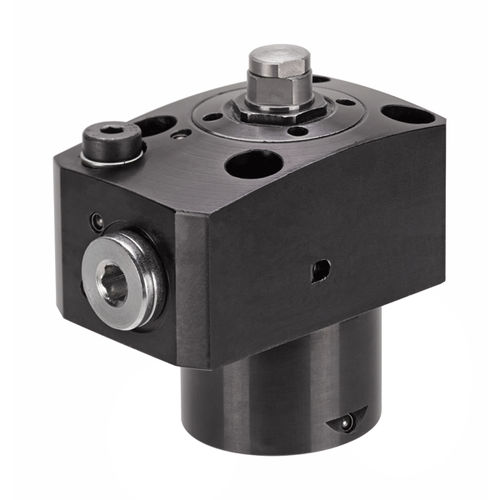

Cilindro hidráulico 6944KH

de apertoflangeadoem aço

Design: Corpo em aço, temperado e polido. Pino de suporte com caixa de rosca interna temperada e aterrada. Limpa pára-brisas para proteger contra sujidade e água de arrefecimento. Alimentação de óleo através de conexão roscada ou canal de óleo no corpo da fixação. Aplicação: O elemento de suporte é usado como um suporte extra para evitar a queda e a vibração de uma peça de trabalho. Características: Elemento com alta capacidade de carga e baixa altura. Pressão de óleo: O êmbolo é recolhido na posição normal. Quando a pressão é aplicada, o pino de suporte avança com uma força fraca aplicada por mola contra a peça de trabalho inserida. A força da mola varia com o curso do pino. À medida que a pressão hidráulica aumenta, o pino de suporte é fixado hidraulicamente. Quando a pressão é liberada, o pino de suporte retorna à posição normal. Uma força de suporte muito elevada garante uma óptima qualidade de fabrico. Nota: O pino de suporte deve ser protegido contra a entrada de sujidade e salpicos de água através de um parafuso de fixação. Ao colocar em funcionamento, certifique-se de que o sistema hidráulico está perfeitamente ventilado. Caso contrário, o elemento de fixação pode ser destruído pelo efeito de escape do diesel. O orifício de ventilação deve estar ligado. Nenhum refrigerante deve ser aspirado através disto. A força de suporte deve ser ajustada à força de aperto para absorver as forças de usinagem. A força de suporte deve ser sempre pelo menos o dobro da força de aperto.
