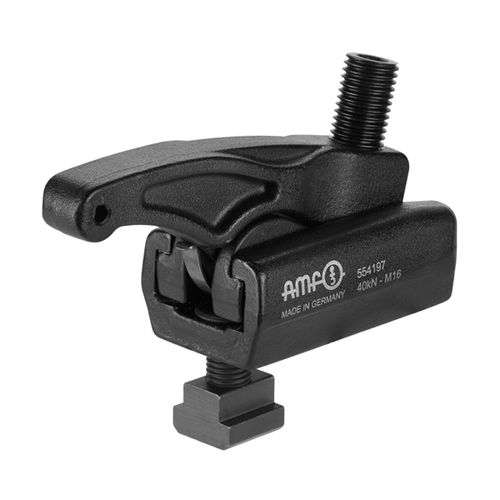

Dispositivo de aperto mecânico 7600

para usinagempara peças a usinarem aço

Elemento de aperto sem degrau, fabricado em aço ligado temperado em desenho forjado e galvanizado. Completo com montagem. Peça de compressão em variante lisa e estriada disponível opcionalmente Forças de aperto especificadas na posição de aperto ideal (menor distância do parafuso de aperto até à posição de aperto). As forças de aperto podem variar em função da fixação, classe de resistência do parafuso de aperto e estado da rosca (lubrificação). ** Tamanho 43 kN disponível a partir de Junho de 2016. 1. Posicionar e fixar o elemento portador na mesa de ferramentas. 2. O elemento base pode ser empurrado para a posição desejada sobre o elemento portador. Depois de feito isto, está pronto a funcionar. 3. A altura do braço de aperto pode ser ajustada continuamente accionando o parafuso de ajuste, que fixa a peça de trabalho. 4. O desenho muito robusto permite um aperto rápido e fácil. Nota: Para reduzir o desgaste do parafuso de ajuste, recomendamos a utilização do composto de parafuso AMF nº 6339. Possui uma combinação sinérgica de lubrificantes sólidos altamente eficazes e é resistente ao calor e não se lava. - Altura baixa de instalação - Até 30 kN ou 43 kN de força de aperto - Ajuste contínuo em altura e comprimento - Utilização em T-grooves 14-24 mm ou paletes de grelha M12 e M16 - 2 variantes de peças de propulsão
