Sistema de aperto múltiplo EasyVise

manual4 pontos2 pontos

Resumo
Largura da mandíbula 28 mm

Conjunto básico

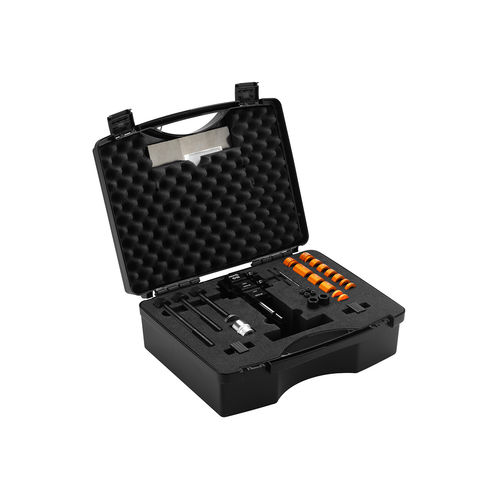

Conjunto básico para fixação dupla ou quádrupla em mala prática. Sistema em alumínio de alta resistência, anodizado preto. Mordentes e suportes em aço temperado.

Aplicação
O sistema múltiplo de fixação, patenteado e versátil, foi concebido para fresadoras de quatro e cinco eixos. Pode ser adaptado ao sistema de fixação de ponto zero AMF tamanho 10 ou 20 mediante adaptador (opcional). Compatível com dispositivos de aperto de todos os fabricantes com passo de 52 mm e rosca M8. Permite fixar 2 a 4 peças simultaneamente. O duplo aperto num plano de fixação elimina distorções no sistema. Após determinação da largura de aperto (altura da peça), o sistema é montado com buchas distanciadoras apropriadas. Consulte o manual de montagem anexo para mais detalhes.

Características

• Fixação e usinagem de 2 ou 4 peças simultaneamente.
• Fixação de várias peças através do acionamento de um parafuso de fixação e sequência automática de aperto.

Observações

• As peças não devem ser fixadas só de um lado; fixar sempre em paralelo e cobrir pelo menos 3/4 da largura do mordente.
• As especificações de torque de aperto devem ser respeitadas.
• Adaptador disponível como opção (n.º de encomenda 568440).

Vantagens

• Economia de tempo na preparação por permitir o posicionamento simultâneo de vários componentes.
• Posicionamento paralelo otimizado através da sequência automática de aperto.
• Sem distorções no sistema de fixação devido ao duplo aperto por nível.
• Reduzida interferência do contorno do dispositivo de fixação.
• Estrutura modular que permite adaptar a altura das peças com buchas distanciadoras.
• Compatibilidade com dispositivos de fixação passo 52 mm e rosca M8.

Pedido sob consulta

• Outras larguras de mordente: 58 mm e 80 mm.
• Fixação a 6 pontos disponível sob pedido.

Variante(s) do produto (seleção)
N.º encomenda | Largura do mordente [mm] | Fsp [kN] | G | G1 | SW [mm] | Md [Nm] | Peso [g] | Disponibilidade
568438 | 28 | 10 | M12 | M5 | 19 | 40 | 2505 | Disponível em stock
568439 | 48 | 10 | M12 | M5 | 19 | 40 | 3027 | Disponível em stock

Mais informações (atributos)
Largura de fixação 2 pontos [mm]: 9 - 82
Largura de fixação 4 pontos [mm]: 9 - 32
Altura fixação 2 pontos H2 [mm]: 82,2 - 151,2
Altura fixação 4 pontos H4 [mm]: 118,8 - 156,8

Características / especificações técnicas

• N.º de encomenda: 568438
• Designação comercial: EasyVise (sistema múltiplo de fixação)
• Largura do mordente (B): 28 mm (variante 568438); 48 mm (variante 568439)
• Larguras alternativas (sob consulta): 58 mm, 80 mm
• Força de aperto (Fsp): 10 kN
• Torque de aperto (Md): 40 Nm
• Rosca G: M12
• Rosca G1: M5
• SW (chave): 19 mm
• B1: 48 mm
• C: 44 mm (568438) ; 60 mm (568439)
• C1: 60 mm
• E: 2,8 mm
• Faixa largura fixação 2 pontos (A2): 9 - 82 mm
• Faixa largura fixação 4 pontos (A4): 9 - 32 mm
• Faixa altura fixação 2 pontos (H2): 82,2 - 151,2 mm
• Faixa altura fixação 4 pontos (H4): 118,8 - 156,8 mm
• Peso: 2505 g (568438); 3027 g (568439)
• Compatibilidade: para dispositivos de fixação com passo 52 mm e rosca M8
• Material: alumínio de alta resistência anodizado preto; mordentes e apoios em aço temperado
• EAN: 4020772529550
• CTN (n.º tarifário): 84662020
• REACH: yes ; RoHS: yes
