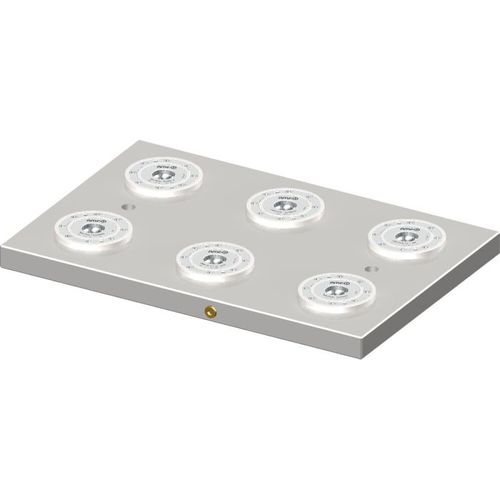

Estação de fixação de acionamento hidráulico 424119

Descrição breve

• Destravamento hidráulico
• Tamanho dos módulos de fixação: KH20
• Pressão de serviço de abertura: 50 - 60 bar
• Superfície de apoio dos módulos: aço inoxidável e temperado
• Placa base: aço não temperado
• Repetibilidade: < 0,005 mm

Variantes (resumo)
N.º de encomenda | Tamanho | Força de encaixe/fecho [kN] | Força de retenção* [kN] | Peso [kg] | Seu preço
424119 | KH20 | 6 x 20 | 6 x 55 | 72,4 | não especificado
426734 | KH10 | 6 x 10 | 6 x 25 | 17,5 | não especificado
426759 | KH40 | 6 x 40 | 6 x 105 | 178,5 | não especificado

Dimensões (variante 424119)
A: 396 mm
B: 596 mm
HA: 10 mm
K: 18 mm
L: 50 mm
L1: 200 mm
L2: 566 mm
L3: 366 mm
ØN: 20 mm
R: G1/4
S: 48 mm
SM: 200 mm

Observações

• Mediante pedido, os furos de fixação podem ser executados na placa base conforme as suas especificações.
• Acoplamento rápido compatível: n.º de encomenda 427872 (manguito) e 427856 (ficha).
• Por favor, consulte o manual de montagem.
• Mediante solicitação: outras dimensões, cotas e número de módulos de fixação.

CAD / Downloads

• Modelos CAD 3D (visualizador CAD integrado / download disponível).
• Ficha técnica em PDF (inglês) disponível.

Especificações técnicas

• N.º de encomenda: 424119
• Tipo de produto: estação de fixação
• Modo de funcionamento: hidráulico
• Tamanho do módulo: 20 (KH20)
• Força de encaixe/fecho [kN]: 20 (por módulo, ex. 6 x 20 na versão 6 módulos)
• Força de retenção [kN]: 55 (por módulo, ex. 6 x 55 na versão 6 módulos)
• Pressão de serviço de abertura: 50 - 60 bar
• Superfície de contacto dos módulos: aço inoxidável e temperado
• Placa base: aço não temperado
• Repetibilidade: < 0,005 mm
• Peso (variante 424119): 72,4 kg
• Dimensões (variante 424119): A=396 mm, B=596 mm, HA=10 mm, K=18 mm, L=50 mm, L1=200 mm, L2=566 mm, L3=366 mm
• Conexão roscada: R = G1/4
• EAN: 4020772424114
• CTN (n.º tarifário): 84662020
• REACH: yes (Validação: 14.06.2023)
• ROHS: yes
• Nota de manutenção: consulte documentação impressa/online ou manual de operação anexo
