Levantador eletromagnético com acionamento elétrico VM series

para chapapara movimentação

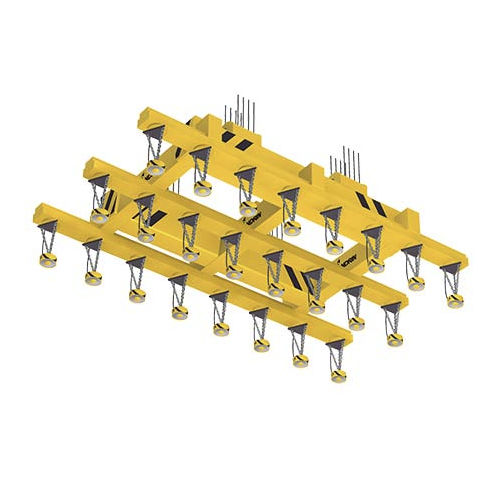

As pinças magnéticas VM são electroímanes de elevado desempenho equipados com um enrolamento concêntrico. Os electroímanes VM, concebidos para manipular chapas finas, devem ser geometricamente colocados para limitar as curvas em todas as direcções. Dependendo do tamanho das chapas, as pinças VM serão instaladas em vigas de elevação fixas ou telescópicas. São recomendadas para o manuseamento de chapas metálicas e peças metálicas em : -oficinas de corte de oxiacetileno, -estaleiros de construção naval, -armazéns de chapa metálica. DESCRIÇÃO TÉCNICA As pinças VM são constituídas por uma estrutura de aço soldada por encaixe mecânico que protege o enrolamento de alumínio ou de cobre. Os componentes principais são : -uma estrutura em aço de elevada permelabilidade magnética. Os encaixes mecânicos e as superfícies de apoio são maquinados para um melhor recondicionamento dos ímanes, -um anel de suspensão, -um enrolamento concêntrico com isolamento reforçado, -uma placa de desgaste em aço manganês não magnético. Esta peça de elevada resistência é flangeada e soldada à estrutura, -uma resina de enchimento que bloqueia e isola a bobina na estrutura (classe H ou C, consoante a utilização), um quadro elétrico que permite a ligação externa, protegendo o enrolamento interno. MODALIDADES DE INSTALAÇÃO Os VM podem ser instalados em qualquer dispositivo de elevação (ponte rolante, camião-grua, pórtico, etc.). São concebidos para uma utilização individual e são suspensos pelo anel de suspensão. A ligação eléctrica é feita através de um cabo com 3 condutores de grande secção protegidos externamente para fornecer uma alimentação de 110 VDC.
